KYGGB、KYGPGGB、YGGB 硅橡胶绝缘移动用扁电缆
产品类型：移动拖拽扁电缆工作温度：‑60℃～+180℃绝缘/护套：硅橡胶
一、产品概述
KYGGB、KYGPGGB、YGGB系列为硅橡胶绝缘、硅橡胶护套移动用扁电缆，导体采用多股精细绞合软铜导体，整体为扁平结构。电缆具备优异的耐弯曲、耐拖拽、耐高低温、耐老化性能，适合频繁往复移动、弯曲的设备工况。广泛应用于起重机、行车、门式吊、起重机械、移动小车、升降设备等场合，作为移动设备的动力传输与控制信号传输线缆。 其中KYGGB、KYGPGGB为扁控制电缆；YGGB为扁电力电缆，KYGPGGB增加铜丝编织屏蔽层，可抑制外部电磁干扰，适用于有信号抗干扰需求的场景。
二、型号及名称
| 型号 | 电缆全称 |
|---|---|
| KYGGB | 硅橡胶绝缘硅橡胶护套移动用扁控制电缆 |
| KYGPGGB | 硅橡胶绝缘铜丝编织屏蔽硅橡胶护套移动用扁控制电缆 |
| YGGB | 硅橡胶绝缘硅橡胶护套移动用扁电力电缆 |
注：本表中未列出的电缆型号可依据标准5.3条款编制。
三、型号代号释义
- K — 控制电缆
- Y — 硅橡胶绝缘
- G — 硅橡胶护套
- P — 铜丝编织屏蔽
- B — 扁平结构（扁电缆）

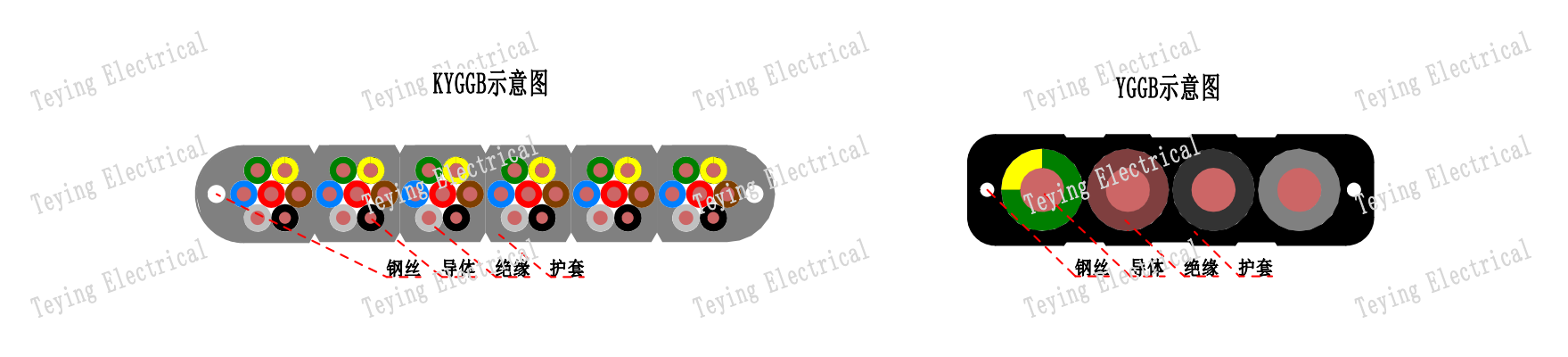

四、电缆结构说明
导体：多股细绞合软裸铜导体，满足频繁弯曲拖拽，不易断线。
绝缘层：耐高温硅橡胶混合料，耐低温、弹性好，电气绝缘性能优良。
屏蔽层（KYGPGGB专用）：铜丝编织总屏蔽，降低外界电磁干扰，保护控制信号稳定。
护套层：高强度硅橡胶护套，耐弯折、耐磨、耐臭氧老化，适应户外及高温环境。
整体结构：多芯并排扁平排布，拖拽移动时不易扭转打结，适合卷筒、拖链、起重设备往复运动。
五、使用环境及技术参数
| 项目 | 技术参数 |
|---|---|
| 额定电压 | 450/750V |
| 导体长期允许工作温度 | -60℃ ~ +180℃ |
| 最低敷设环境温度 | -40℃ |
| 适用工况 | 频繁移动、往复弯曲、卷筒收放拖拽 |
| 弯曲使用要求 | 扁平平面方向弯曲，禁止侧向扭曲弯折 |
六、产品规格范围
| 型号 | 芯数 | 标称截面 mm² | 屏蔽 | 主要用途 |
|---|---|---|---|---|
| KYGGB | 2‑48芯 | 0.75‑10 | 无屏蔽 | 起重设备控制回路 |
| KYGPGGB | 2‑48芯 | 0.75‑10 | 铜丝编织总屏蔽 | 抗干扰控制信号回路 |
| YGGB | 2‑12芯 | 1.5‑35 | 无屏蔽 | 移动设备动力供电 |
七、主要电气性能
| 检测项目 | 性能指标 |
|---|---|
| 20℃导体直流电阻 | 符合软导体国标限值 |
| 工频耐压试验 | 2500V/5min不击穿 |
| 绝缘电阻 | ≥100MΩ·km |
| 热老化性能 | 200℃热老化后硅橡胶材料保持弹性 |
| 低温卷绕 | -40℃试样无裂纹 |
八、应用场景
- 行车、门式起重机、桥式起重机、塔吊移动供电与控制
- 升降平台、移动小车、自动化输送设备拖拽线缆
- 卷筒收卷设备、移动式起重机械，需要反复弯曲移动场合
- KYGPGGB屏蔽型，用于变频器周边、容易受电磁干扰的控制信号传输
九、使用注意事项
1、扁电缆只允许沿扁平平面方向弯曲，严禁侧向扭转、弯折，否则极易造成芯线断裂。
2、卷筒使用时，卷筒直径需要满足电缆最小弯曲半径要求，不可过小。
3、电缆敷设时避免尖锐物体划伤护套，户外使用可耐受日晒老化。
4、非标芯数、特殊截面可以按照标准条款定制生产。
备注：本技术规格书为通用参考资料，实际交货产品参数、结构以双方确认的技术协议为准。未列出规格可依据标准5.3条款进行定制编制。
