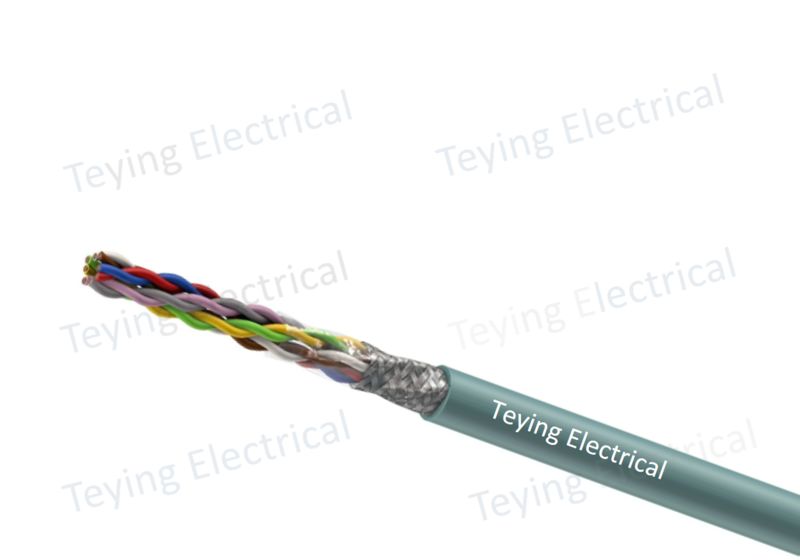

高柔性多芯双绞屏蔽信号电缆
TRVVSP TRVVSP/PUR TRVVSCP
高柔性数据通信屏蔽电缆专为拖链动态运动工况设计，采用成对双绞成缆结构，有效抑制串扰；超细精绞柔性导体，可选择铝箔屏蔽、镀锡铜编织单层/双层复合屏蔽，能够抵御变频器、伺服电机带来的电磁干扰，保障编码器、工业总线、传感器高频数字信号稳定传输。
产品核心优势
- 双绞对线结构，降低线对间串扰，保障高频数据传输完整性
- Class6超细精绞导体，耐反复弯折，适配拖链长期动态移动布线
- 多种屏蔽方案可选：铝箔总屏蔽、铜网编织屏蔽、复合双层屏蔽
- 可选PVC / PUR聚氨酯外护套，耐磨耐油，适应车间恶劣工况环境
高柔性多芯双绞屏蔽信号电缆 技术参数
一、产品应用场景
- 适用于数控机床、加工中心拖链编码器与光栅尺连接线；工业机器人、自动化产线传感器、光电开关动态布线；PROFIBUS、CANopen、RS485 等工业总线拖链移动敷设；物流分拣、包装机械设备移动单元信号传输；伺服系统周边强电磁干扰工况下的数据通信，满足长期频繁往复运动要求，杜绝线缆断芯、信号失真问题。
二、型号结构区分
| 型号类别 | 结构说明 |
|---|---|
| TRVVSP | 拖链柔性、绝缘、双绞对线、铝箔总屏蔽、PVC护套 |
| TRVVSP/PUR | 拖链柔性、绝缘、双绞对线、铝箔总屏蔽、聚氨酯PUR护套 |
| TRVVSCP | 拖链柔性、双绞对线、铝箔+铜编织双层复合屏蔽 |
三、执行标准
- 企业标准：Q/TE 007-2026《高柔性多芯双绞屏蔽信号电缆》
- 导体规范：IEC 60228 / VDE 0295 Class 6 超细柔性导体
- 参考标准：TIA/EIA 568、JB/T 8734、IEC60332-1单根阻燃
四、电缆典型结构（由内向外）
Class6镀锡铜精绞导体 → 绝缘层 → 两两双绞对线 → 线对成缆+柔性填充+绕包 → 屏蔽层(铝箔/编织/复合屏蔽) → 外护套
五、材料特性
- 导体：高纯无氧镀锡铜，单丝极细，抗氧化，千万次弯折不易断裂。
- 绝缘层：改性PVC/PE绝缘，稳定电容特性，保障信号传输阻抗稳定。
- 成缆结构：线对规范双绞，固定绞距，有效降低近端串扰。
- 屏蔽层： 单层：铝箔麦拉屏蔽+地线；双层：铝箔内层+镀锡铜编织外层，提升高低频抗干扰。
- 外护套：标准改性PVC；可选PUR聚氨酯，耐切削液、耐磨、抗水解。
六、电气性能参数
| 项目 | 技术指标 |
|---|---|
| 额定电压 | 300/300V |
| 工频耐压 | 芯线之间1500V，芯线对屏蔽1200V，5min无击穿 |
| 工作温度 | -20℃～+70℃（动态拖链）；-40℃～+70℃（固定敷设） |
| 拖链弯曲寿命 | ≥800万次往复弯曲不断芯 |
| 特性阻抗 | 100Ω / 120Ω（按需定制，适配RS485/总线通信） |
七、弯曲半径与工况参数
| 敷设工况 | 最小弯曲半径 |
|---|---|
| 固定敷设 | 6×D |
| 常规拖链移动 | 10×D |
| 高速长行程拖链 | 12×D |
推荐移动速度≤1.8m/s，最大加速度≤25m/s²；不适用连续无限扭转关节。
八、常规规格范围
标准线对：1对、2对、3对、4对、6对、8对、12对
单芯截面：0.14、0.2、0.25、0.3、0.5 mm²
常用选型：2×2×0.25mm²、4×2×0.3mm²编码器/总线电缆
九、产品优势说明
- 精密双绞工艺：恒定绞距，降低信号串扰，保证长距离数据传输稳定。
- 多层屏蔽可选，同时抑制低频磁场干扰与高频射频干扰。
- 超高耐弯折性能，适合自动化设备持续动态运动场景。
- 护套材质可选，普通干燥车间选PVC；存在油污、冷却液环境推荐PUR。
⚠️ 使用注意事项
- 传输高速总线信号时，建议选用双层复合屏蔽结构，接地工艺规范。
- 机器人旋转扭转工况，需选用专用扭转电缆，不可直接替代。
- 拖链内部合理排布电缆，避免挤压、缠绕，预留足够活动余量。
十、交付与检测
- 标准包装：100m/轴，支持无接头长距离定制
- 出厂检测：导体电阻、耐压、绝缘电阻、电容平衡、外观尺寸、弯曲抽样测试
- 随货附带产品合格证、出厂检测报告，支持第三方检测委托
