高柔性拖链屏蔽电缆

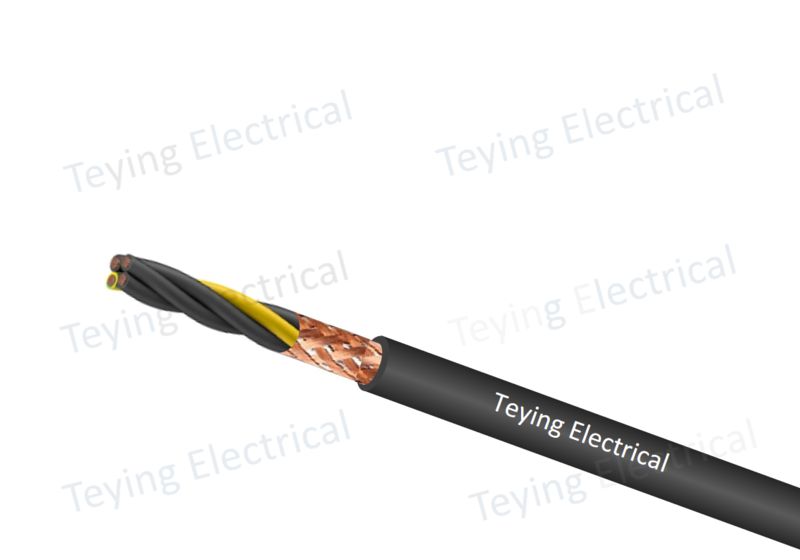

TRVVP高柔性拖链屏蔽电缆
产品特点
- Class6超细精绞导体，耐反复弯折
- 短节距成缆结构，拖链1000万次弯曲不易断芯
- TRVVP配备镀锡铜编织屏蔽，抑制电磁干扰
- 改性柔性PVC绝缘护套，适合室内自动化拖链系统
TRVVP高柔性拖链电缆 技术参数
一、型号释义
| 型号 | 全称 | 说明 |
|---|---|---|
| TRVVP | 高柔性拖链屏蔽电缆 | T-拖链专用；R-柔性结构；V-改性PVC绝缘；V-改性PVC护套；P-镀锡铜丝编织屏蔽层，抗电磁干扰 |
二、执行标准
- 企业标准：Q/TE 003-2026《高柔性拖链电缆》
- 导体规范：IEC 60228 / VDE 0295 Class 6 超细精绞导体
- 参考标准：JB/T 8734、IEC 60332-1（单根阻燃）
说明：TRVV/TRVVP暂无独立国标，结构、电气、机械性能参照以上标准统一设计。
三、电缆整体结构（由内向外）
TRVVP（屏蔽型）
超细精绞无氧铜导体 → 改性柔性PVC绝缘 → 短节距成缆+柔性填充 → 无纺布绕包 → 镀锡铜丝编织屏蔽 → 改性PVC外护套
四、材料技术要求
- 导体：高纯度无氧裸铜；超细单丝短节距束绞，Class 6六类导体；单丝直径≤0.12mm；导体直流电阻满足IEC 60228限值。
- 绝缘：特种改性柔性PVC混合料，高弹性、耐反复弯折、不易开裂；长期允许工作温度70℃。
- 成缆填充：聚酯纤维柔性填充绳，平衡缆芯应力，保持电缆圆形结构。
- 绕包：无纺布柔性绕包带，隔离线芯，降低内部摩擦。
- 屏蔽层（TRVVP）：镀锡铜丝编织；编织密度≥80%，抑制EMI电磁干扰。
- 外护套：耐磨改性柔性PVC；耐磨损、抗撕裂、耐弱酸弱碱；标准颜色黑色（RAL9005）；灰色、橙色可定制。
五、线芯标识规则
- 截面积≤0.5mm²：彩色线芯（DIN47100色标）
- 截面积≥0.75mm²：黑色绝缘+白色连续数字编号
- ≥3芯电缆标配黄绿双色保护地线（PE）
六、电气性能参数
| 项目 | 技术指标 |
|---|---|
| 额定电压 | ＜0.5mm²：300/300 V；≥0.5mm²：300/500 V |
| 工频耐压（5min） | 芯-芯、芯-屏蔽：2000V AC，无击穿 |
| 绝缘电阻（20℃） | ≥20 MΩ·km |
| 适用频率 | 0～60Hz动力回路；可用于低频控制信号 |
七、环境与机械性能
1. 使用温度
- 动态拖链往复运行：-20℃ ～ +70℃
- 固定敷设：-40℃ ～ +70℃
2. 最小弯曲半径
| 敷设方式 | TRVV（非屏蔽） | TRVVP（屏蔽） |
|---|---|---|
| 固定安装 | 4×电缆外径 D | 5×电缆外径 D |
| 拖链行程＜10m | 7.5×D | 8×D |
| 长行程≥10m | 10×D | 10×D |
3. 拖链运行工况限值
- 最大移动速度：≤1.5 m/s
- 最大加速度：≤25 m/s²
- 标准弯曲寿命：≥500万次（规范工况不断芯）
速度＞1.5m/s高速工况建议升级PUR拖链电缆
4. 理化特性
- 阻燃等级：单根垂直燃烧 IEC 60332-1
- 适用环境：室内常规工业环境
- 不推荐长期户外紫外线暴晒、矿物油持续浸泡
- 适合单向往复弯曲；不适合持续大角度扭转
八、可用规格范围
- 芯数：2～24芯（可定制更多芯数）
- 标称截面：0.12、0.15、0.20、0.25、0.30、0.35、0.5、0.75、1.0、1.5、2.5、4、6、10、16 mm²
常用选型示例：TRVVP 8×0.75；TRVVP 12×1.0
九、典型应用场景
- 数控机床、加工中心拖链动力、控制线路
- 自动化流水线、输送机械、机械手往复线缆
- 立体仓储、起重小车移动电缆
- 伺服控制回路（干扰环境优先选用TRVVP屏蔽型）
⚠️ 使用限制
- 不适用于长期机油、柴油、液压油浸泡环境；
- 不适用露天无防护长期紫外线照射；
- 不适合持续扭转设备；
- 海水、高盐雾海工场景不推荐本PVC护套型号，建议选用PUR/氯丁橡胶柔性电缆。
十、包装、标识与交付
- 包装：木轴/塑料轴；标准长度100m；大长度可协商
- 电缆连续印字示例：
特盈电气 TRVVP 300/500V 4×1.5mm² TE-CABLE VDE CLASS6 - 出厂附带：产品合格证、出厂检测报告
十一、出厂检验项目
- 导体直流电阻检测
- 工频耐压试验
- 绝缘电阻测试
- 外观尺寸、护套厚度检查
- 型式试验：弯曲疲劳抽检
