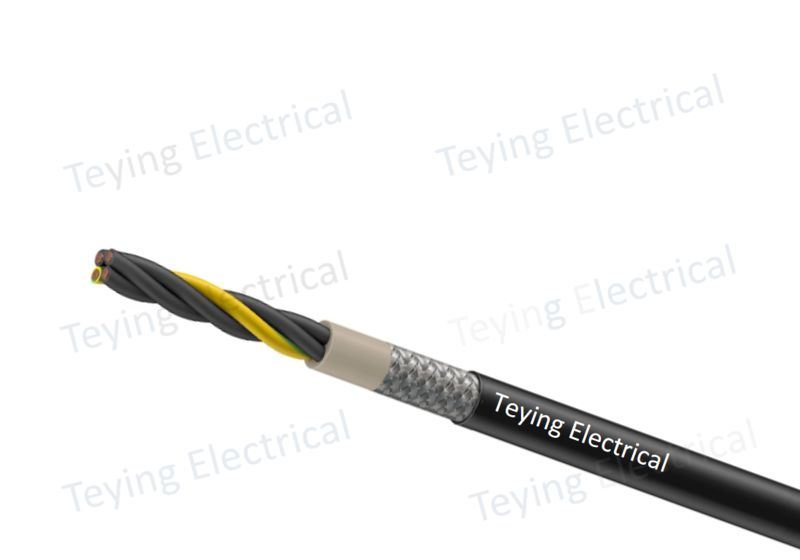

高柔性双护套动力屏蔽电缆
TRVVP
TRVVP双护套动力屏蔽，采用内层护套+加厚外护套双层防护结构，搭配高密度镀锡铜编织屏蔽与超细精绞柔性导体。相比普通单层护套电缆，抗挤压、耐磨、防划伤能力大幅提升，有效抵御拖链内部摩擦、硬物磕碰，抑制变频器谐波干扰，是自动化生产线、机械手、数控机床移动动力传输优选电缆。
产品核心优势
- 双层护套防护：内护套隔离屏蔽层，外护套加厚耐磨，双重防磨损、防撕裂
- Class6高柔导体超细镀锡铜精绞，千万次往复弯折不易断芯
- 高密度总屏蔽镀锡铜编织覆盖率≥85%，阻隔电磁干扰，保护伺服驱动系统
- 耐油、抗挤压、抗扭转，适配恶劣工况下长期连续移动布线
TRVVP 高柔性双护套动力屏蔽电缆 技术参数
一、产品应用场景
- 主要应用于伺服电机动力配线与伺服驱动系统供电工程、数控机床及加工中心拖链内部动力回路敷设、工业机器人与多轴机械手动态移动动力布线、自动化生产线与仓储物流分拣设备拖链供电，亦可用于具备摩擦、挤压受力隐患的重型移动式设备供电线路，以及变频装置周边复杂强电磁环境下的动力电能传输。
一、型号释义
| 型号 | 释义 |
|---|---|
| TRVVP（双护套） | TR=拖链专用、V=绝缘、V=内层护套、P=镀锡铜总屏蔽，外层增设加厚防护护套 |
二、执行标准
- 企业标准：Q/TE 005-2026《双护套高柔性屏蔽动力电缆》
- 导体规范：IEC 60228 / VDE 0295 Class 6 超细柔性导体
- 参考标准：JB/T 8734、IEC60332-1 单根阻燃要求
三、电缆结构（由内至外）
Class6镀锡铜精绞导体 → 改性PVC绝缘 → 成缆+柔性填充+绕包 → 内层PVC护套 → 镀锡铜丝编织总屏蔽 → 加厚外护套
四、材料特性
- 导体：高纯无氧镀锡铜，单丝超细，抗氧化、耐反复弯折，杜绝动态使用断芯故障。
- 绝缘层高弹性改性PVC，电气稳定性佳，耐温不易老化开裂。
- 内层护套隔离成缆单元与屏蔽层，防止编织丝刺穿绝缘。
- 屏蔽层高密度镀锡铜编织屏蔽，覆盖率≥85%，有效抑制变频谐波与外部电磁干扰。
- 外层护套加厚耐磨改性PVC，可选PUR聚氨酯材质；抗摩擦、抗挤压、耐弱酸弱碱。
五、电气性能参数
| 项目 | 技术指标 |
|---|---|
| 额定电压 | 450/750V |
| 工频耐压 | 芯线之间2500V，芯线对屏蔽2000V，5min无击穿 |
| 绝缘电阻 | ≥25 MΩ·km |
| 工作温度 | -20℃～+70℃（动态移动）；-40℃～+70℃（固定敷设） |
| 拖链弯曲寿命 | ≥600万次往复弯曲不断芯 |
六、弯曲半径与工况参数
| 敷设工况 | 最小弯曲半径 |
|---|---|
| 固定敷设 | 5×D |
| 常规拖链移动 | 10×D |
| 高速、长行程拖链 | 12×D |
推荐移动速度≤1.5m/s，最大加速度≤25m/s²；不适合连续无限旋转工况。
七、常规芯数与截面范围
芯数：2芯、3芯、4芯、4芯+地线（3G、4G伺服常用结构）
截面：0.75、1.0、1.5、2.5、4.0、6.0、10 mm²
伺服系统主流选型：4G1.5mm²、4G2.5mm²
八、产品优势说明
- 双层防护结构：相比普通单层TRVVP，大幅降低屏蔽刺穿、护套磨破风险，使用寿命显著延长。
- 优秀抗干扰能力全包裹铜屏蔽，保障伺服电机稳定运行，减少驱动器报警故障。
- 超高耐弯折性能Class6柔性导体，适配长期往复拖链运动。
- 维护成本更低耐磨抗撕裂，适合粉尘、金属碎屑较多的车间环境。
⚠️ 使用注意事项
- 标准款为PVC双层护套；长期接触润滑油、切削液场景可升级PUR聚氨酯外护套。
- 高速扭转、旋转机器人关节，请选用专用扭转电缆，不可直接替代。
- 电缆在拖链内需松散排布，避免多层堆叠挤压，预留合理余量。
九、交付与检测
- 标准包装：100m/轴，支持定制长距离无接头整轴
- 出厂检测：导体直流电阻、耐压试验、绝缘电阻、外观尺寸、弯曲疲劳抽样检测
- 随货资料：产品合格证、出厂检测报告，支持提供第三方检测咨询
