多芯高柔性双护套控制屏蔽电缆
TRVSVPV

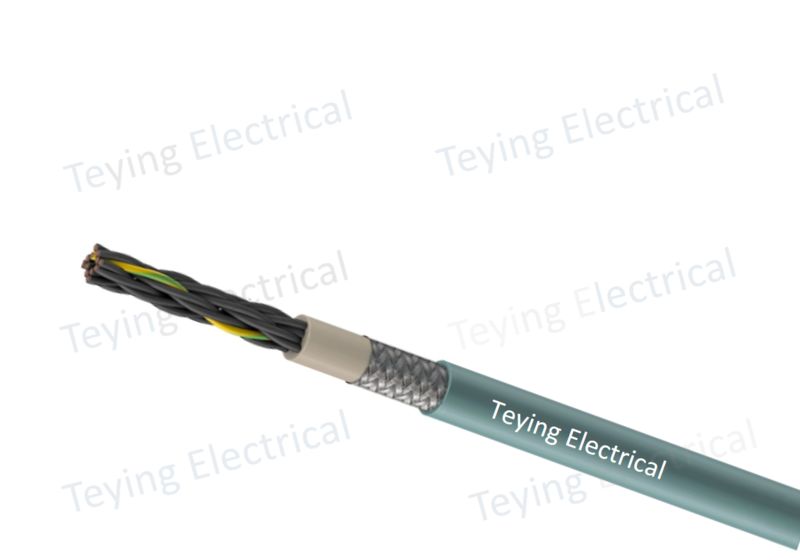

TRVSVPV双护套控制屏蔽电缆，采用内层护套+加厚外层护套双重防护结构，搭配编织总屏蔽、超细精绞柔性导体。相比单层护套电缆，耐摩擦、抗挤压、防划伤性能大幅提升，有效避免拖链往复运动造成护套破损、屏蔽丝刺穿绝缘，屏蔽层阻隔变频器、电机产生电磁干扰，保障PLC、传感器、电磁阀信号稳定传输。
产品核心优势
- 双护套防护结构：内护套隔离屏蔽，外护套加厚耐磨，双重防护降低破损风险
- Class6超细柔性导体，千万次往复弯折不易断芯，适配长期动态拖链布线
- 高密度镀锡铜总屏蔽，编织覆盖率≥85%，抑制外部电磁干扰，防止信号失真
- 多芯规格齐全，耐油、抗挤压，适合自动化设备移动控制回路布线
TRVSVP 高柔性双护套控制屏蔽电缆 技术参数
一、产品应用场景
- 数控机床、加工中心拖链控制信号线，工业机械手、自动化生产线，PLC可编程控制器、电磁阀、低压控制回路信号传输，适配设备长期往复移动，在金属摩擦、挤压、粉尘恶劣工况和变频设备、伺服设备周边强电磁干扰环境的仪器仪表控制回路信号传输布线
二、型号释义
| 型号 | 释义 |
|---|---|
| TRVSVPV（双护套） | TR=拖链专用、V=绝缘、S=控制电缆、V=护套层、P=镀锡铜总屏蔽，外层增设加厚防护护套 |
三、执行标准
- 企业标准：Q/TE 006-2026《双护套高柔性控制屏蔽电缆》
- 导体规范：IEC 60228 / VDE 0295 Class 6 超细柔性导体
- 参考标准：JB/T 8734、IEC60332-1 单根阻燃要求
四、电缆结构（由内至外）
Class6镀锡铜精绞导体 → 改性PVC绝缘 → 多芯成缆+柔性填充+绕包 → 内层PVC护套 → 镀锡铜丝编织总屏蔽 → 加厚外护套
五、材料特性
- 导体：高纯无氧镀锡铜，单丝超细，抗氧化，适应千万次往复弯折。
- 绝缘层高弹性改性PVC，绝缘性能稳定，耐温、不易开裂。
- 内层护套隔离成缆芯线与屏蔽编织层，防止铜丝刺穿绝缘层造成短路。
- 屏蔽层高密度镀锡铜编织屏蔽，覆盖率≥85%，抵御外部电磁干扰，保障信号完整。
- 外层护套加厚耐磨改性PVC；可选PUR聚氨酯材质，耐磨、耐切削液、耐弱酸弱碱。
六、电气性能参数
| 项目 | 技术指标 |
|---|---|
| 额定电压 | 300/500V |
| 工频耐压 | 芯线之间2000V，芯线对屏蔽1500V，5min无击穿 |
| 绝缘电阻 | ≥25 MΩ·km |
| 工作温度 | -20℃～+70℃（动态移动）；-40℃～+70℃（固定敷设） |
| 拖链弯曲寿命 | ≥600万次往复弯曲不断芯 |
七、弯曲半径与工况参数
| 敷设工况 | 最小弯曲半径 |
|---|---|
| 固定敷设 | 5×D |
| 常规拖链移动 | 10×D |
| 高速、长行程拖链 | 12×D |
推荐移动速度≤1.5m/s，最大加速度≤25m/s²；不适用于连续无限旋转关节。
八、常规芯数与截面范围
芯数：4芯、6芯、8芯、10芯、12芯、16芯、20芯、24芯、30芯
截面：0.3、0.5、0.75、1.0 mm²
自动化控制主流选型：8×0.5mm²、12×0.75mm²
九、产品优势说明
- 双层防护结构：对比普通单层TRVSVP，大幅降低拖链内摩擦导致护套磨穿风险，延长使用寿命。
- 稳定信号传输封闭式总屏蔽结构，有效隔离伺服驱动器、变频器干扰，避免信号漂移、误触发。
- 超高耐弯折性能Class6超细绞合导体，适合长期往复运动控制回路。
- 适配恶劣车间环境耐磨外护套，抵御金属碎屑、粉尘摩擦损伤。
⚠️ 使用注意事项
- 标准配置PVC双层护套；长期接触润滑油、切削液工况，建议升级PUR聚氨酯外护套。
- 高速扭转机器人关节，请选用专用扭转电缆，不可直接替代。
- 电缆放入拖链内需合理排布，禁止多层堆叠挤压，预留活动余量。
十、交付与检测
- 标准包装：100m/轴，支持定制长距离无接头整轴出货
- 出厂检测：导体直流电阻、耐压试验、绝缘电阻、外观尺寸、弯曲疲劳抽样检测
- 随货资料：产品合格证、出厂检测报告，支持第三方检测咨询
