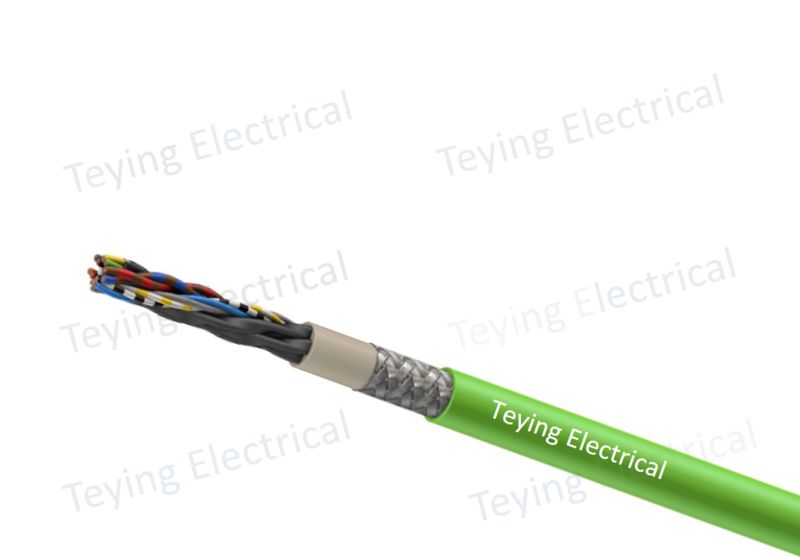

高柔性多芯双护套数据通信屏蔽电缆
TRPVSP TRPVSCP
高柔性多芯双护套数据通信屏蔽电缆采用双层护套加固结构+多组精密双绞对线设计，搭配超细精绞柔性导体，内层护套稳固多芯线组结构、杜绝线芯移位串扰，运行中的断芯、信号漂移、数据失真等问题，适配各类高精度工业数据通信场景。
产品核心优势
- 双护套防护结构：高强度耐磨护套，抗摩擦、抗挤压，大幅提升拖链使用寿命
- 多芯双绞集成设计：多组对称双绞对线，绞距均匀，有效抑制线对串扰
- 六级超细柔性导体：耐往复弯折，抗疲劳不断芯，适配长期高速动态拖链运动
- 双层复合屏蔽：铝箔+铜网编织屏蔽，高低频抗干扰能力强，复杂电磁环境信号
- 支持PVC/PUR双材质护套定制，适配干燥车间、油污、冷却液等恶劣工况
高柔性多芯双护套数据通信屏蔽电缆 技术参数
一、产品应用场景
本产品广泛适用于数控机床、加工中心拖链内部编码器、光栅尺高精度数据信号布线；工业机器人、多轴机械手及自动化生产线传感器、光电开关动态通信回路；PROFIBUS、CANopen、RS485等多通道工业总线拖链移动敷设场景；物流分拣设备、包装机械多信号集成移动单元数据传输；伺服驱动、变频设备周边强电磁干扰环境下的多路数字信号传输，专为长期高频往复运动、杜绝断芯、严控信号失真与串扰的高精度动态通信工况量身定制。
二、型号释义
| 型号 | 释义说明 |
|---|---|
| TR-PVSP 多芯双护套 | 拖链高柔性、多组双绞对线、绝缘、内层护套+外层加强护套、铝箔总屏蔽 |
| TR-PVSCP 多芯双护套 | 拖链高柔性、多芯双绞、双层护套、铝箔+铜编织双层复合屏蔽 |
三、执行标准
- 企业标准：Q/TE 008-2026《多芯双护套高柔性数据通信电缆规范》
- 导体标准：IEC 60228 / VDE 0295 Class 6 超细柔性绞合导体
- 参考规范：JB/T 8734、IEC60332-1单根阻燃、工业通信电缆阻抗平衡标准
四、电缆结构（由内至外）
Class6超细镀锡铜导体 → 绝缘 → 多组对称双绞对线 → 成缆填充+绕包固定 → 内层隔离护套 → 铝箔屏蔽+镀锡铜编织屏蔽 → 加厚耐磨外护套
五、材料特性
- 导体：高纯镀锡铜超细绞合结构，柔韧性极强，抗氧化、耐疲劳，适配千万次动态弯折。
- 绝缘层：高强度物理绝缘材料，电容稳定、阻抗均衡，保障多路信号传输一致性。
- 成缆结构：多组双绞对线规范排布，节距恒定，大幅降低多路信号之间串扰干扰。
- 双层屏蔽：内层铝箔100%覆盖隔离，外层高密度铜网编织，兼顾低频磁场与高频射频干扰屏蔽。
- 双护套结构：内层隔离护套稳固线组结构，防止线缆弯折挤压时线芯移位、串扰；外层加厚高强度护套，具备优异的耐磨、耐油、抗撕裂、抗挤压性能，适配拖链复杂动态工况。
六、电气性能参数
| 测试项目 | 技术参数 |
|---|---|
| 额定电压 | 300/300V |
| 工频耐压 | 线芯间1500V、线芯对屏蔽1200V，5min无击穿 |
| 工作温度 | 动态：-20℃～+70℃ / 静态：-40℃～+70℃ |
| 弯曲寿命 | ≥800万次拖链往复弯折 |
| 特性阻抗 | 100Ω/120Ω（可按需定制） |
七、敷设工况参数
| 敷设场景 | 最小弯曲半径 |
|---|---|
| 固定敷设 | 6×线缆外径 |
| 常规拖链动态敷设 | 10×线缆外径 |
| 高速长行程拖链 | 12×线缆外径 |
推荐运行参数：移动速度≤1.8m/s，最大加速度≤25m/s²，不适用于连续无限扭转工况。
八、常规规格范围
标准线对：2对、3对、4对、6对、8对、12对多组集成线对
单芯截面：0.14mm²、0.2mm²、0.25mm²、0.3mm²、0.5mm²
常用选型：4×2×0.25mm²、6×2×0.3mm² 多通道工业总线通信线缆
九、使用注意事项
- 高速、多路高频信号传输场景，建议选用铝箔+铜编织双层复合屏蔽型号，规范屏蔽层单点接地，避免环流干扰。
- 线缆适配直线往复拖链运动，禁止用于360°连续扭转设备，扭转工况需选用专用扭转电缆。
- 拖链内敷设时需预留合理松弛度，避免线缆拉伸、挤压、缠绕，禁止与硬管、尖锐部件直接摩擦。
- 油污、冷却液、潮湿工况，优先选用PUR聚氨酯护套型号，提升耐水解、耐腐蚀、耐磨性能。
十、交付与检测
- 标准包装：100米/轴，支持无接头长距离定制生产，满足整段设备布线需求。
- 出厂检测：严格检测导体电阻、耐压性能、绝缘电阻、阻抗平衡、串扰指标、弯折疲劳测试。
- 配套资料：随货附带产品合格证、出厂检测报告，可支持第三方权威机构检测委托。
