PROFIBUS全系列总线电缆技术详情

SIMATIC NET PROFIBUS 系列总线电缆

DP标准现场总线 | PA防爆过程总线 | PA通用过程总线 完整技术参数

PROFIBUS-DP标准现场总线电缆

紫色 PROFIBUS-DP标准总线电缆

PROFIBUS-PA防爆过程总线电缆

蓝色 PROFIBUS-PA防爆过程总线电缆

PROFIBUS-PA通用过程总线电缆

黑色 PROFIBUS-PA通用过程总线电缆

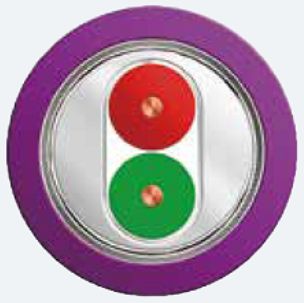

紫色护套 PROFIBUS-DP标准现场总线电缆

500m：6XV1851-4AT50
1000m：6XV1851-4AU10

两芯双层屏蔽，适配普通工业PROFIBUS-DP自动化通讯

一、基础信息

  • 适用场景：通用工控现场PLC、IO、变频器DP组网，无防爆环境
  • 线缆型号：02YSY(ST) CY1X2X0.64/2.55-150KF40FRVI
  • 芯线绝缘：PE；内外护套：PVC
  • 芯线配色：红色、绿色

二、电气参数

  • 特性阻抗：9.6KHz=270Ω±27Ω；38.4KHz=185Ω±18.5Ω；3~20MHz=150Ω±15Ω
  • 回路电阻：≤110 Ω/km
  • 屏蔽电阻：≤9.5 Ω/km
  • 1kHz电容：28.5pF/m
  • 额定电压：100V RMS
  • NVP占比：66%

三、机械施工参数

  • 导体直径：0.65mm
  • 成品外径：8±0.4mm
  • 单次弯曲半径：37.5mm
  • 多次弯曲半径：75mm
  • 最大拉力：＜100N
  • 单位重量：80kg/km

四、环境防护

  • 工作温度：-40℃ ~ +75℃
  • 阻燃标准：VDE0482-266-2-4、IEC60332-3-24
  • 耐油性：IEC60811-2-1（4h/70℃）
  • 抗UV：支持户外紫外线
  • 材质：不含硅，非无卤

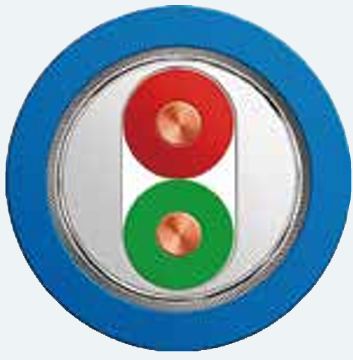

蓝色护套 PROFIBUS-PA防爆过程总线电缆

500m：6XV1851-5ET50
1000m：6XV1851-5EU10

符合IEC61158-2本安防爆，易燃易爆区域PA仪表专用

一、基础信息

  • 适用场景：化工、油气防爆区域本安型压力/温度变送器通讯
  • 线缆型号：02YSY (ST) CY 1x2x1,0/2,55-100 BU OE FR
  • 芯线绝缘：PE；内外护套：PVC
  • 芯线配色：红、绿；外护套蓝色

二、电气参数

  • 额定波阻抗：100Ω（31.25kHz）
  • 回路电阻：44 mΩ/m
  • 屏蔽电阻：6.5 Ω/km
  • 1kHz电容：92pF/m
  • 工作电感：0.65μH/m
  • 额定电压：80V
  • 传输速率：31.25kBit/s

三、机械施工参数

  • 导体直径：1.05mm
  • 成品外径：8mm（公差±0.4mm）
  • 单次弯曲半径：40mm
  • 多次弯曲半径：80mm
  • 最大拉力：150N
  • 单位重量：103kg/km

四、环境防护

  • 运行温度：-40℃ ~ +80℃；安装：-20℃~80℃
  • 防爆等级：IEC61158-2本安防爆合规
  • 耐介质：耐油、防水、抗UV紫外线
  • 材质：不含硅，非无卤

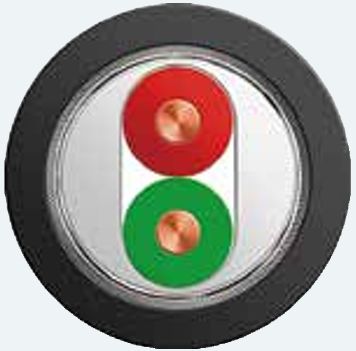

黑色护套 PROFIBUS-PA通用过程总线电缆

500m：6XV1851-5FT50
1000m：6XV1851-5FU10

电气性能同防爆PA款，无防爆认证，常规工况PA总线布线

一、基础信息

  • 适用场景：普通厂区PA仪表通讯、室外常规过程总线
  • 线缆型号：02YSY(ST) CY 1x2x1,0/2,55-100 BK OE FR
  • 芯线绝缘：PE；内外护套：PVC
  • 芯线配色：红、绿；外护套黑色

二、电气参数

  • 额定波阻抗：100Ω（31.25kHz）
  • 回路电阻：44 mΩ/m
  • 屏蔽电阻：6.5 Ω/km
  • 1kHz电容：92pF/m
  • 工作电感：0.65μH/m
  • 额定电压：80V
  • 传输速率：31.25kBit/s

三、机械施工参数

  • 导体直径：1.05mm
  • 成品外径：8mm（公差±0.4mm）
  • 单次弯曲半径：40mm
  • 多次弯曲半径：80mm
  • 最大拉力：150N
  • 单位重量：103kg/km

四、环境防护

  • 运行温度：-40℃ ~ +80℃；安装：-20℃~80℃
  • 防爆资质：无防爆认证
  • 耐介质：耐油、防水、抗UV紫外线
  • 材质：不含硅，非无卤

三款电缆核心参数横向对比

对比项目
紫色DP标准总线
蓝色PA防爆总线
黑色PA通用总线
护套颜色
紫色
蓝色
黑色
适配总线类型
PROFIBUS-DP
PROFIBUS-PA（本安防爆）
PROFIBUS-PA（普通工况）
特征阻抗
高频段150Ω
100Ω
100Ω
额定工作电压
100V
80V
80V
单芯导体直径
0.65mm
1.05mm
1.05mm
单位长度重量
80kg/km
103kg/km
103kg/km
单次最小弯曲半径
37.5mm
40mm
40mm
最大允许拉力
100N
150N
150N
工作温度区间
-40℃ ~ 75℃
-40℃ ~ 80℃
-40℃ ~ 80℃
防爆资质
无
IEC61158-2防爆合规
无
500米订货号
6XV1851-4AT50
6XV1851-5ET50
6XV1851-5FT50
1000米订货号
6XV1851-4AU10
6XV1851-5EU10
6XV1851-5FU10

选型与施工建议

1、紫色DP电缆：常规自动化产线PLC、远程IO、变频器DP高速通讯，无易燃易爆环境优先选用；

2、蓝色PA防爆电缆：石油、化工、制药等危险防爆区域，现场本安仪表总线强制选用；

3、黑色PA电缆：普通厂区过程仪表PA通讯、户外露天敷设，无防爆硬性要求场景；

施工提示：布线远离大功率动力电缆，线缆屏蔽层两端可靠接地，敷设时严格遵守最小弯曲半径，禁止超拉力拖拽。
