MZ 煤矿用电钻橡套电缆
MZP 煤矿用电钻屏蔽橡套电缆
额定电压: 0.3/0.5kV
执行标准: MT 818.1-2009、MT 818.8-2009
工作温度: -35℃ ~ +90℃
MA安标: 煤矿安全标志认证，井下移动设备专用
允许弯曲半径:
- 电缆动态弯曲 ≥ 电缆外径 6倍
- 静态敷设 ≥ 电缆外径 4倍
- 频繁移动工况选用MZP屏蔽款

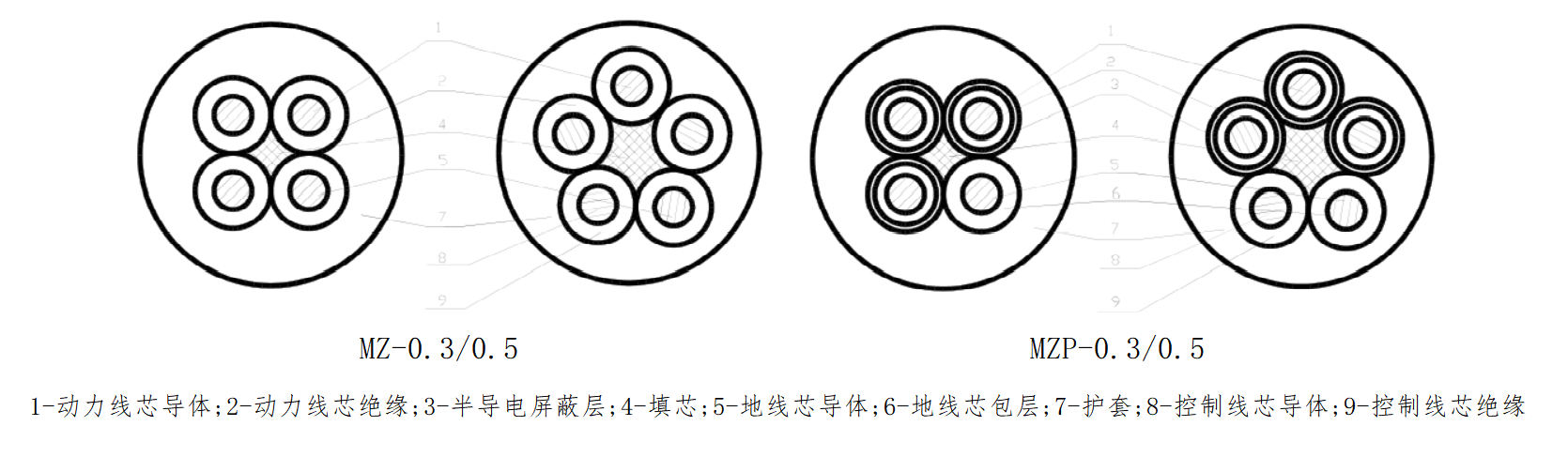

结构组成:
1、导体: 镀锡软铜丝导体
2、绝缘: 乙丙橡胶绝缘
3、屏蔽层: 半导电屏蔽层（仅MZP型号）
4、填充: 橡胶相容性填充材料
5、地线芯: 软铜导体
6、地线包层: 半导电包层
7、护套层: 氯化乙烯橡胶
8、控制线芯导体: 软铜丝导体
9、控制线芯绝缘: 乙丙橡胶绝缘
应用特性:
MZ、MZP矿用电钻橡套软电缆具备阻燃、耐油、耐磨抗撕裂，抗井下砸压；MZP带半导电屏蔽，绝缘破损可快速触发接地保护跳闸。专门用于煤矿井下手持式电钻、风钻等移动采掘设备供电，同样适用于隧道工程、矿山移动机械设备供电传输。
| 芯数×导体标称截面 mm² | 导体根数/单 丝标称直径 mm | 标称厚度 mm | 电缆外径 mm | ||||
|---|---|---|---|---|---|---|---|
| 动力线芯 | 地线芯 | 控制线芯 | 动力线芯绝缘 | 护套 | MZ‑0.3/0.5 | MZP‑0.3/0.5 | |
| 3×2.5 | 1×2.5 | — | 77/0.20 | 1.0 | 3.5 | 16.5~19.5 | 19.5~23.0 |
| 3×4 | 1×4 | — | 126/0.20 | 1.0 | 3.5 | 17.5~21.5 | 21.0~24.5 |
| 3×2.5 | 1×2.5 | 1×2.5 | 77/0.20 | 1.0 | 3.5 | 17.5~21.0 | 21.0~24.5 |
| 3×4 | 1×4 | 1×4 | 126/0.20 | 1.0 | 3.5 | 19.0~23.0 | 22.5~26.5 |
注: 地线芯截面为最小截面，以上为参考值，实际以出厂检验报告为准。
