水下ROV承荷型零浮力电缆/聚醚型聚氨酯发泡护套凯芙拉承荷型零浮力光电复合缆
光电复合承荷型零浮力电缆
产品支持多元化定制
产品特点
- 多单元结构一体化设计
- 发泡工艺比重可控制<1.05
- 凯芙拉增强有效应对外部张力
- 耐海水、耐油污、耐化学腐蚀性能强
- 符合军用标准，通过严格的可靠性测试
应用场景
承荷型零浮力电缆（也称中性浮力电缆）通过控制电缆单位密度与海水密度相当，使其在水中浮力接近零，从而避免电缆自发上浮或下沉。这种特性保证了电缆在水下作业中保持相对平直，减少拖曳阻力和扭矩，提高设备操作的稳定性和效率。适用于ROV/AUV水下重型机器人相关作业设备。

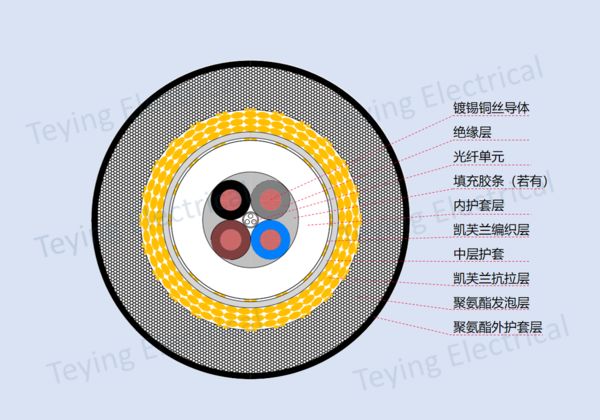

规格组成描述
电缆组成 电缆名称 | 动力线芯单元 | 控制通信单元 | 光纤单元 | |||
|---|---|---|---|---|---|---|
| 芯数 | 截面 | 芯数或对数 | 截面 | 组数 | 光纤 | |
| 电力零浮力电缆 | 1~7 | 1~50 | / | / | / | / |
| 控制通信零浮力电缆 | / | / | 1~37 | 0.3~2.5 | / | / |
| 电力+控制通信零浮力电缆 | 1~7 | 1~50 | 1~37 | 0.3~2.5 | / | / |
| 电力+光纤复合零浮力电缆 | 1~7 | 1~50 | / | / | 2~14 | 62.5/125 |
| 电力+控制通信+光纤复合零浮力电缆 | 1~7 | 1~50 | 1~37 | 0.3~2.5 | 2~14 | 62.5/125 |
| 注：支持更多结构定制 | ||||||
技术性能
| 参数项 | 参数值 | 指标项 |
|---|---|---|
| 产品型号 | OFL***(根据选型而定) | 额定电压：可选 150/250V 或 300/500V 或 0.6/1.0kV |
| 导体材质 | 可选 铜丝 或 镀锡铜导体 或 镀银铜导体 | 导体结构符合IEC60228 GJB1916 GJB773 |
| 绝缘材料 | 可选 聚氯乙烯（PVC）交联聚乙烯绝缘（XLPE）氟塑料（PTFE） | 绝缘电阻常数Ki 20℃ ≥3670/MΩ·km |
| 屏蔽层 | 可选 铝箔屏蔽 或 镀锡铜丝屏蔽 | 铜丝屏蔽密度>80% |
| 加强层 | 高强度凯芙拉缠绕 | 最大工作拉力可达30KN |
| 护套材料 | 可选 聚氨酯发泡 或 聚氨酯发泡+非发泡体双层护套 | 护套绝缘电阻常数Ki 20℃ ≥1000/MΩ·km |
| 导体电阻 | 由导体截面确定 | 参照或执行IEC60228 GJB1916 GJB773 |
| 成品耐压 | AC 1.5kV；2.5kV；3.5kV/5min 由额定电压而定 | 不击穿 |
| 90天泡水试验 | 外护套绝缘电阻（屏蔽与水之间） | 500V ≥500MΩ/5m |
| 水密试验 | 可选 横向水密 或 纵向水密 水压：1MPa~10.0MPa 6h | 自由端无水滴出 |
| 最小弯曲半径 | / | 固定敷设: 4×OD；移动敷设: 6×OD |
| 抗干扰性能 | / | 100dB@1MHz |
| 使用寿命 | 固定敷设 | ≥10年 |
