港口机械移动电缆/拖令控制及信号传输屏蔽电缆

jjuantong/移动设备卷筒电缆.jpg

GJTKEF GJTKEU
GJTKEPF GJTKEFPF
GJTKEPFPF GJTKEPU
GJTKEUPU GJTKEPUPU

产品特点

  • 导体采用多股复绞结构设计
  • 抗扭转，耐弯曲，机械性能稳定
  • 耐盐雾、耐海水、耐油污、耐化学腐蚀性能强
  • 参照行业T/CPHA 25.1-2023标准设计，通过严格的可靠性测试
咨询更多定制方案

应用场景

适用于港口机械移动拖令控制及信号传输装置安装，低频次移动或弯曲场合，如港口现场操控系统、移动设备、港口机械、行车吊机、吊斗铲、铲运机、凿岩机等设备。

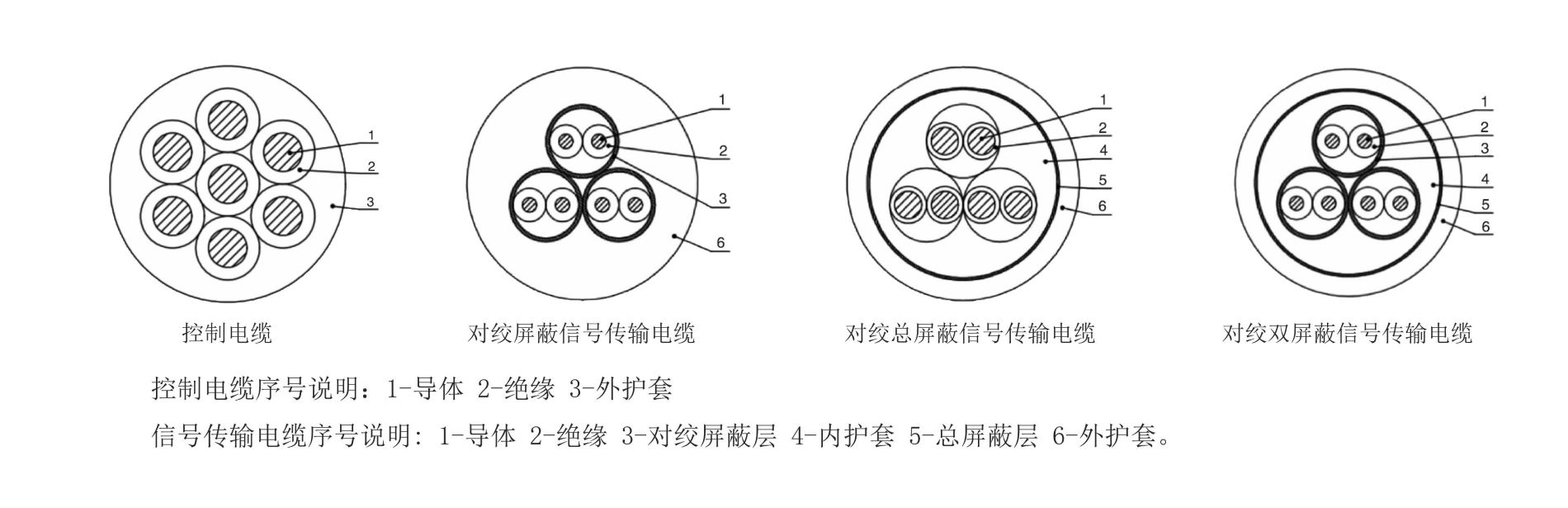

结构、型号、规格描述


电缆型号描述

型号名称描述
GJTKEF-0.6/1kV额定电压0.6/1kV乙丙绝缘橡胶护套拖令控制圆电缆
GJTKEU-0.6/1kV额定电压0.6/1kV乙丙绝缘热塑性弹性体护套拖令控制圆电缆
GJTKEPF-0.6/1kV额定电压0.6/1kV乙丙绝缘对绞屏蔽橡胶护套拖令信号传输圆电缆
GJTKEFPF-0.6/1kV额定电压0.6/1kV乙丙绝缘橡胶内护套铜丝编织总屏蔽橡胶外护套拖令信号传输圆电缆
GJTKEPFPF-0.6/1kV额定电压0.6/1kV乙丙绝缘对绞屏蔽橡胶内护套铜丝编织总屏蔽橡胶外护套拖令信号传输圆电缆
GJTKEPU-0.6/1kV额定电压0.6/1kV乙丙绝缘对绞屏蔽热塑性弹性体护套拖令信号传输圆电缆
GJTKEUPU-0.6/1kV额定电压0.6/1kV乙丙绝缘热塑性弹性体内护套铜丝编织总屏蔽热塑性弹性体外护套拖令信号传输圆电缆
GJTKEPUPU-0.6/1kV额定电压0.6/1kV乙丙绝缘对绞屏蔽热塑性弹性内护套铜丝编织总屏蔽热塑性弹性外护套拖令信号传输圆电缆
注：支持更多结构定制

技术性能

参数项参数值指标项
产品型号GJTKEF；GJTKEU；GJTKEPF；GJTKEFPF
GJTKEPFPF；GJTKEPU；GJTKEUPU；GJTKEPUPU		额定电压： 0.6/1.0kV
导体材质裸铜丝导体结构符合GB/T3956中第5种软铜导体
绝缘层高强度EPR混合物绝缘电阻常数Ki 20℃ ≥3670/MΩ·km。
对绞屏蔽层（若有）裸铜丝屏蔽（适用于包含“P”字符的型号）编织密度≥75%
内护套层（若有）热固性橡胶混合物（适用于包含“F”字符的型号）
热塑性弹性体混合物（适用于包含“U”的字符型号）		抗拉强度：>10MPa ; 断裂伸长率>250%
抗拉强度：>25MPa ; 断裂伸长率>300%
编织屏蔽层（若有）裸铜丝屏蔽（适用于包含“P”字符的型号）编织密度≥80%
护套层热固性橡胶混合物（适用于包含“F”字符的型号）
热塑性弹性体混合物（适用于包含“U”的字符型号）		抗拉强度：>10MPa ; 断裂伸长率>250%
抗拉强度：>25MPa ; 断裂伸长率>300%
导体电阻由导体截面确定符合GB/T3956标准
成品耐压AC 3.5kV不击穿
最小弯曲半径/固定敷设: 4×OD；移动敷设: 6×OD
工作温度/温度范围为热固性-30℃～＋90℃；热塑性-30℃～＋75℃
使用寿命移动速度 20m/min ~ 50m/min500万次
咨询更多定制方案
