GG(R)、GG2G、GG3G 硅橡胶绝缘硅橡胶护套电力电缆
额定电压：0.6/1kV工作温度：‑60℃～+180℃铜导体
一、产品简介
G(R)G、GG2G、GG3G系列铜芯硅橡胶绝缘硅橡胶护套电力电缆，具备优异耐高低温、耐臭氧老化，电缆柔软度高。适用于冶金、化工、电厂、热处理设备、高温车间0.6/1kV电力传输。 G(R)G软结构，适合频繁弯曲；GG2G双钢带铠装，抗压防外力，用于直埋；GG3G细圆钢丝铠装，承受纵向拉力，用于竖井垂直敷设。
二、型号及名称对照表
| 型号 | 电缆全称 |
|---|---|
| GG(R) | 铜芯硅橡胶绝缘硅橡胶护套电力电缆（软导体） |
| GG2G | 铜芯硅橡胶绝缘双钢带铠装硅橡胶护套电力电缆 |
| GG3G | 铜芯硅橡胶绝缘细圆钢丝铠装硅橡胶护套电力电缆 |
三、型号代号含义
- G — 硅橡胶绝缘
- R — 软导体结构，高柔韧性
- G — 硅橡胶护套
- 2 — 双钢带铠装，抗压，直埋敷设
- 3 — 细圆钢丝铠装，承受拉力，竖井敷设

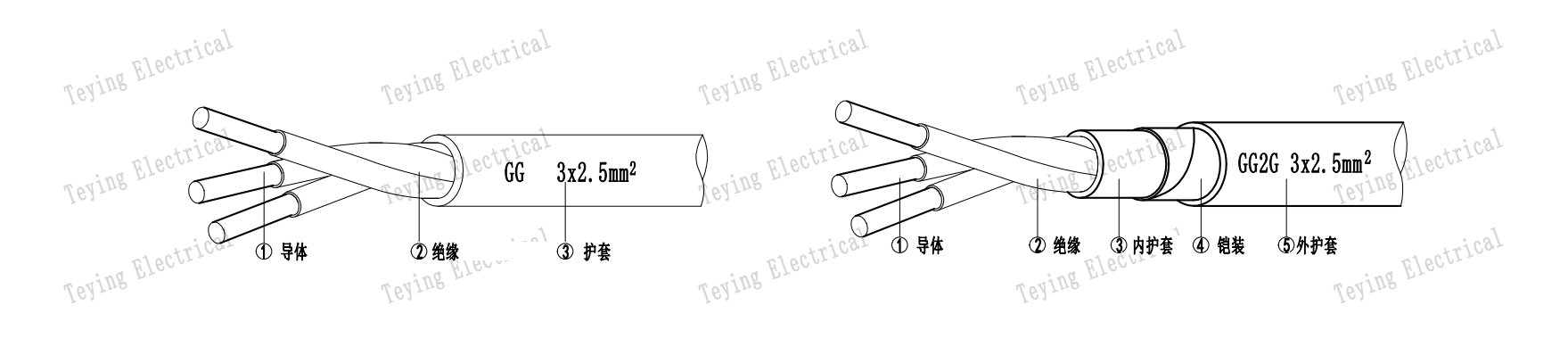

四、结构说明
导体：铜导体，(R)多股软导体。
绝缘：硅橡胶混合料，长期‑60℃~+180℃。
铠装：GG2G双钢带；GG3G细圆钢丝；G(R)G无铠装。
护套：硅橡胶护套，耐高低温、耐老化。
五、敷设及使用参数
| 项目 | 参数 |
|---|---|
| 额定电压 | 0.6/1kV |
| 导体长期工作温度 | -60℃ ~ +180℃ |
| 最低敷设温度 | -40℃ |
| 非铠装弯曲半径 | ≥6倍电缆外径 |
| 铠装弯曲半径 | ≥12倍电缆外径 |
六、产品规格范围
| 型号 | 芯数 | 截面(mm²) | 铠装 | 适用场景 |
|---|---|---|---|---|
| G(R)G | 1‑37 | 1.5‑240 | 无 | 室内、频繁弯曲 |
| GG2G | 1‑37 | 1.5‑240 | 双钢带 | 直埋、抗压 |
| GG3G | 1‑37 | 1.5‑185 | 细圆钢丝 | 竖井、垂直、承受拉力 |
七、主要技术性能
| 检测项目 | 技术指标 |
|---|---|
| 20℃导体直流电阻 | 符合国标铜导体限值 |
| 工频耐压 | 3.5kV/5min不击穿 |
| 绝缘电阻 | ≥100MΩ·km |
| 热老化 | 200℃热老化后性能满足硅橡胶指标 |
| 低温卷绕 | ‑40℃无裂纹 |
八、执行标准
参考GB/T 5013、JBT13106-2017，可按客户技术协议定制。
备注：本规格书为通用参考，实际参数以合同技术协议为准。
