钢丝铠装承荷探测电缆/水下作业拖曳电缆
应用场景
钢丝铠装承荷探测电缆、水下作业拖曳电缆，专为海洋深水、内陆河湖、水下工程等严苛水环境工况设计，广泛应用于海洋地质勘探、水文水质监测、水下探测勘探、水下机器人 ROV/AUV 拖拽、海洋石油平台水下作业、航道疏浚勘测、水库大坝水下检测、海洋科研科考等场景。

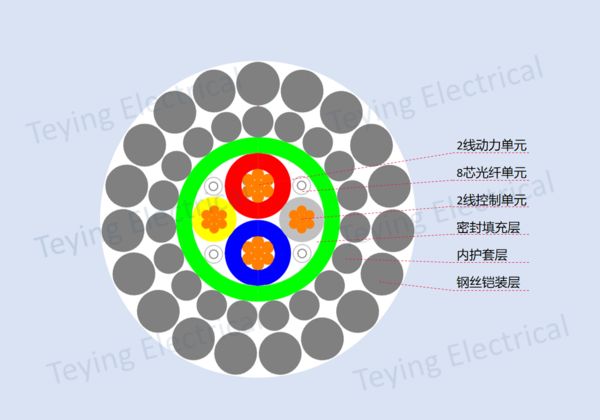

规格组成描述
电缆组成 电缆名称 | 动力线芯单元（可选） | 控制通信单元（可选） | 光纤单元（可选） | |||
|---|---|---|---|---|---|---|
| 芯数 | 截面 | 芯数或对数 | 截面 | 组数 | 光纤 | |
| 电力+光纤复合钢丝铠装拖曳电缆 | 1~7 | 1~6 | / | / | 2~14 | 62.5/125 |
| 电力+控制通信+光纤复合钢丝铠装拖曳电缆 | 1~7 | 1~6 | 1~37 | 0.3~2.5 | 2~14 | 62.5/125 |
| 注：支持更多结构定制 | ||||||
技术性能
| 参数项 | 参数值 | 指标项 |
|---|---|---|
| 产品型号 | TYG***(根据选型而定) | 额定电压：可选 150/250V 或 300/500V 或 0.6/1.0kV |
| 导体材质 | 可选 铜丝 或 镀锡铜导体 或 镀银铜导体 | 导体结构符合IEC60228 GJB1916 GJB773 |
| 绝缘材料 | 可选 聚氯乙烯（PVC）交联聚乙烯绝缘（XLPE）氟塑料（PTFE） | 绝缘电阻常数Ki 20℃ ≥3670/MΩ·km |
| 屏蔽层 | 可选 铝箔屏蔽 或 镀锡铜丝屏蔽 | 铜丝屏蔽密度>80% |
| 铠装层 | 高强度合金钢丝 | 最大工作拉力可达80KN |
| 护套材料 | 可选 聚丙烯 或 聚氨酯 或 改性混合物 | 护套绝缘电阻常数Ki 20℃ ≥1000/MΩ·km |
| 导体电阻 | 由导体截面确定 | 参照或执行IEC60228 GJB1916 GJB773 |
| 成品耐压 | AC 1.5kV；2.5kV；3.5kV/5min 由额定电压而定 | 不击穿 |
| 90天泡水试验 | 外护套绝缘电阻（屏蔽与水之间） | 500V ≥500MΩ/5m |
| 水密试验 | 可选 横向水密 或 纵向水密 水压：1MPa~10.0MPa 6h | 自由端无水滴出 |
| 最小弯曲半径 | / | 固定敷设: 4×OD；移动敷设: 6×OD |
| 抗干扰性能 | / | 100dB@1MHz |
| 使用寿命 | 固定敷设 | ≥10年 |
