FF4P21H3-2 镀银铜芯聚四氟乙烯(PTFE)绝缘镀银圆铜线编织屏蔽聚全氟乙丙烯(FEP)护套电线电缆

FF46P11H3-1 镀锡铜芯聚全氟乙丙烯(FEP)绝缘镀锡圆铜线编织屏蔽聚全氟乙丙烯(FEP)护套电线电缆

额定电压：AC 600V

工作温度：FF4P21H3-2 (-65℃~+200℃) ; FF46P11H3-1 (-65℃~+150℃)

执行标准：GJB773A/3A-2015 ; GJB773A/11A-2015

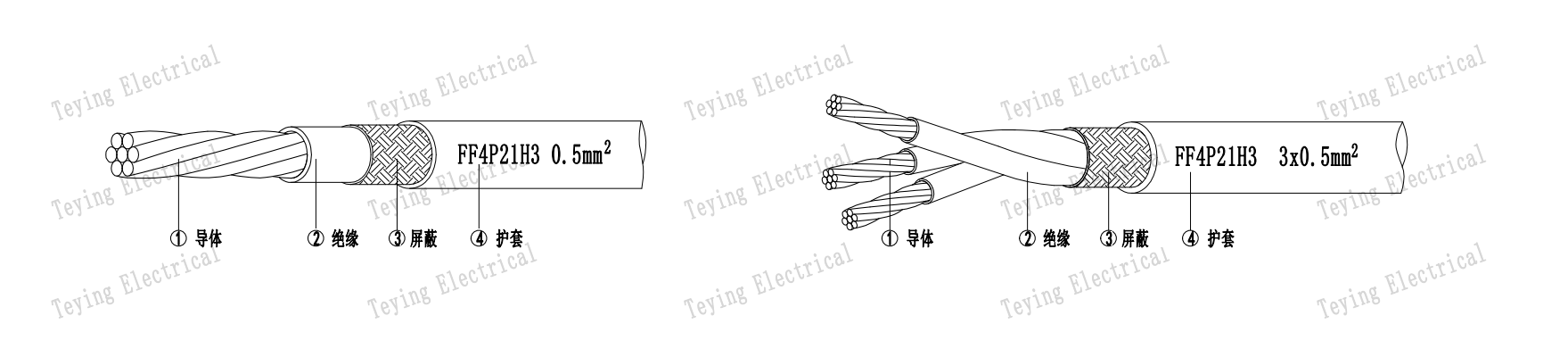

结构组成：

1、导体:镀银铜芯 / 镀锡铜芯

2、绝缘:聚四氟乙烯(PTFE/耐温260℃) ; 聚全氟乙丙烯(FEP/耐温200℃)

3、编织:镀银圆铜线编织屏蔽 / 镀锡圆铜线编织屏蔽

3、护套:聚全氟乙丙烯(FEP/耐温200℃)

应用特性：

该电线采用高温熔融挤包工艺完成，抵御电磁干扰，电线具有耐高低温、耐油、耐磨、耐酸碱各类化学试剂、耐老化、不燃阻燃，抵御电磁干扰等特性，适用于高低温、腐蚀、带电磁干扰工况环境，广泛应用与航空航天、精密仪表电器布线。

FF4系列镀银铜芯氟塑料绝缘电线技术参数

芯数	导体标称截面 mm²	H3护层厚度		H5护层厚度		屏蔽单线标称直径 mm	成品电缆外径最大值 mm							导体直流电阻最大值 Ω/km	成品电缆重量最大值 kg/km
芯数	导体标称截面 mm²	最大	最小	最大	最小	屏蔽单线标称直径 mm	FF4H3-2	FF4H5-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2	FF4P23H3-2 FF4P33H3-2	FF4P23H5-2 FF4P33H5-2	导体直流电阻最大值 Ω/km	FF4H3-2	FF4H5-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2	FF4P23H3-2 FF4P33H3-2	FF4P23H5-2 FF4P33H5-2
1芯	0.08	0.38	0.18	0.38	0.25	0.10	-	-	1.34	2.06	2.10	1.83	1.87	227	-	-	5.45	9.69	9.97	7.23	7.49
	0.14	0.38	0.18	0.38	0.25	0.10	-	-	1.47	2.19	2.23	1.96	2.00	126	-	-	6.65	11.2	11.5	8.57	8.84
	0.2	0.38	0.18	0.38	0.25	0.10	-	-	1.59	2.31	2.35	2.08	2.12	83.5	-	-	8.03	12.9	13.2	10.1	10.4
	0.4/0.3	0.38	0.18	0.38	0.25	0.10	-	-	1.75	2.47	2.51	2.24	2.28	49.5	-	-	10.2	15.5	15.8	12.4	12.7
	0.6/0.5	0.38	0.18	0.38	0.25	0.10	-	-	1.97	2.69	2.73	2.46	2.50	30.2	-	-	13.4	19.2	19.6	15.8	16.2
	1 (0.75)	0.38	0.18	0.38	0.25	0.10	-	-	2.16	2.88	2.92	2.65	2.69	22.7	-	-	16.1	22.4	22.8	18.7	19.1
	1.2	0.38	0.18	0.38	0.25	0.10	-	-	2.23	2.95	2.99	2.72	2.76	19.0	-	-	18.3	24.7	25.1	20.9	21.3
	1.5 (1.2)	0.38	0.18	0.38	0.25	0.10	-	-	2.41	3.13	3.17	2.90	2.94	15.3	-	-	21.6	28.5	28.9	24.4	24.8
	2 (1.5)	0.38	0.18	0.38	0.25	0.10	-	-	2.69	3.41	3.45	3.18	3.22	11.7	-	-	26.1	33.7	34.1	29.1	29.6
	2.5	0.38	0.18	0.38	0.25	0.10	-	-	2.79	3.51	3.55	3.28	3.32	9.45	-	-	30.4	38.2	38.7	33.5	34.2
	3	0.38	0.18	0.38	0.25	0.10	-	-	3.25	3.97	4.01	3.74	3.78	6.86	-	-	40.8	49.8	50.3	44.4	44.9
	4 (3)	0.38	0.18	0.38	0.25	0.10	-	-	3.35	4.07	4.11	3.84	3.88	6.23	-	-	45.4	54.7	55.3	49.2	49.7
	5 (4)	0.38	0.18	0.38	0.25	0.10	-	-	3.96	4.98	4.72	4.75	4.49	4.51	-	-	58.4	74.1	69.8	67.4	63.3
2芯	0.08	0.38	0.18	0.38	0.25	0.10	2.50	2.54	2.23	2.95	2.99	2.72	2.76	232	9.00	9.33	9.73	15.7	16.1	12.2	12.6
	0.14	0.38	0.18	0.38	0.25	0.10	2.76	2.80	2.49	3.21	3.25	2.98	3.02	129	11.2	11.6	12.1	18.7	19.1	14.8	15.2
	0.2	0.38	0.18	0.38	0.25	0.10	3.00	3.04	2.73	3.45	3.49	3.22	3.26	85.2	13.8	14.2	14.8	22.0	22.4	17.7	18.1
	0.4/0.3	0.38	0.18	0.38	0.25	0.10	3.32	3.36	3.05	3.77	3.81	3.54	3.58	50.5	18.0	18.4	19.2	27.0	27.5	22.3	22.8
	0.6/0.5	0.38	0.18	0.38	0.25	0.10	3.76	3.80	3.49	4.21	4.25	3.98	4.02	30.8	24.7	24.7	25.6	34.4	34.9	29.1	29.6
	1 (0.75)	0.51	0.25	0.38	0.25	0.10	4.44	4.48	3.87	4.89	4.63	4.66	4.40	23.2	33.5	29.9	30.9	45.2	41.2	39.1	35.4
	1.2	0.51	0.25	0.38	0.25	0.10	4.58	4.32	4.01	5.03	4.77	4.80	4.54	19.4	37.8	34.1	35.2	49.0	45.8	43.7	39.8
	1.5 (1.2)	0.51	0.25	0.38	0.25	0.10	4.94	4.68	4.37	5.39	5.13	5.16	4.90	15.6	44.6	40.7	41.9	57.7	53.4	51.0	46.8
	2 (1.5)	0.51	0.25	0.38	0.25	0.10	5.50	5.24	4.93	5.95	5.69	5.72	5.46	12.0	53.8	49.3	50.8	68.4	63.6	60.9	56.3
	2.5	0.51	0.25	0.38	0.25	0.10	5.70	5.44	5.15	6.15	5.89	5.92	5.66	9.65	62.6	58.0	59.5	77.8	72.8	70.0	65.2
3芯	0.08	0.38	0.18	0.38	0.25	0.10	2.64	2.68	2.37	3.09	3.13	2.86	2.90	232	11.7	12.1	12.6	19.3	19.7	15.3	15.7
	0.14	0.38	0.18	0.38	0.25	0.10	2.92	2.96	2.65	3.37	3.41	3.14	3.18	129	14.9	15.3	15.9	23.3	23.7	18.9	19.3
	0.2	0.38	0.18	0.38	0.25	0.10	3.18	3.22	2.91	3.63	3.67	3.40	3.44	85.2	18.6	19.0	19.8	27.8	28.3	23.0	23.5
	0.4/0.3	0.38	0.18	0.38	0.25	0.10	3.53	3.57	3.26	3.98	4.02	3.75	3.79	50.5	24.6	25.1	26.0	34.8	35.4	29.6	30.1
	0.6/0.5	0.38	0.18	0.38	0.25	0.10	4.00	4.04	3.73	4.45	4.49	4.22	4.26	30.8	33.6	34.1	35.2	45.2	45.8	39.2	39.8
	1 (0.75)	0.51	0.25	0.38	0.25	0.10	4.71	4.45	4.14	5.16	4.90	4.93	4.67	23.2	45.7	41.6	42.9	58.9	54.5	52.1	47.9
	1.2	0.51	0.25	0.38	0.25	0.10	4.86	4.60	4.29	5.31	5.05	5.08	4.82	19.4	52.0	47.8	49.2	66.8	61.2	58.7	54.3
	1.5 (1.2)	0.51	0.25	0.38	0.25	0.10	5.25	4.99	4.68	5.70	5.44	5.47	5.21	15.6	61.9	57.4	58.9	76.8	71.9	69.2	64.5
	2 (1.5)	0.51	0.25	0.38	0.25	0.10	5.86	5.60	5.29	6.31	6.05	6.08	5.82	12.0	75.0	70.0	71.7	91.7	86.3	83.2	77.9
	2.5	0.51	0.25	0.38	0.25	0.10	6.07	5.81	5.50	6.52	6.26	6.29	6.03	9.65	88.1	82.8	84.7	105	100	97.5	91.1
4芯	0.08	0.38	0.18	0.38	0.25	0.10	2.87	2.91	2.60	3.32	3.36	3.09	3.13	232	14.5	14.9	15.5	22.8	23.3	18.5	18.9
	0.14	0.38	0.18	0.38	0.25	0.10	3.19	3.23	2.92	3.64	3.68	3.41	3.45	129	18.5	19.0	19.7	27.9	28.4	23.0	23.5
	0.2	0.38	0.18	0.38	0.25	0.10	3.48	3.52	3.21	3.93	3.97	3.70	3.74	85.2	23.4	23.9	24.8	33.6	34.1	28.3	28.8
	0.4/0.3	0.38	0.18	0.38	0.25	0.10	3.87	3.91	3.60	4.32	4.36	4.09	4.13	50.5	31.3	31.8	32.9	42.7	43.2	36.8	37.3
	0.6/0.5	0.38	0.18	0.38	0.25	0.10	4.70	4.44	4.13	5.15	4.89	4.92	4.66	30.8	47.6	43.5	44.8	61.1	56.6	54.2	49.9
	1 (0.75)	0.51	0.25	0.38	0.25	0.10	5.16	4.90	4.59	5.61	5.35	5.38	5.12	23.2	57.9	53.4	54.9	72.8	67.9	66.1	60.5
	1.2	0.51	0.25	0.38	0.25	0.10	5.33	5.07	4.76	5.78	5.52	5.55	5.29	19.4	66.2	61.6	63.2	81.6	76.6	73.3	68.9
	1.5 (1.2)	0.51	0.25	0.38	0.25	0.10	5.76	5.50	5.19	6.21	5.95	5.98	5.72	15.6	79.2	74.1	75.9	95.9	90.5	87.4	82.1
	2 (1.5)	0.51	0.25	0.38	0.25	0.10	6.44	6.18	5.87	6.89	6.63	6.66	6.40	12.0	96.2	90.6	92.7	115	109	105	99.6
	2.5	0.68	0.25	0.38	0.25	0.10	6.68	6.42	6.11	7.13	6.87	6.90	6.64	9.65	113	107	110	133	130	123	117

注：未加括号的规格为推荐优先选用的规格。

FF46系列镀锡铜芯氟塑料绝缘电线技术参数

芯数	导体标称截面	护层厚度mm		屏蔽单线	成品电缆外径最大值 mm				导体直流电阻	成品电缆重量最大值 kg/km
芯数	mm²	H3型最大	H10型最小	标称直径mm	FF46H3-1	FF46P11-1	FF46P11H3-1 FF46P11H10-1	FF46P13H3-1 FF46P13H10-1	最大值 Ω/km	FF46H3-1	FF46H10-1	FF46P11-1	FF46P11H3-1	FF46P11H10-1	FF46P13H3-1	FF46P13H10-1
1芯	0.14	0.38	0.18	0.10	—	1.52	2.24	2.01	136	—	—	6.99	11.7	10.6	8.95	8.02
	0.2	0.38	0.18	0.10	—	1.64	2.36	2.13	90.4	—	—	8.57	13.6	12.4	10.6	9.64
	0.4/0.3	0.38	0.18	0.10	—	1.82	2.54	2.31	53.1	—	—	10.8	16.2	15.0	13.0	11.9
	0.6/0.5	0.38	0.18	0.10	—	2.02	2.74	2.51	32.4	—	—	13.9	19.9	18.5	16.4	15.2
	0.75	0.38	0.18	0.10	—	2.20	2.92	2.69	24.6	—	—	16.6	22.9	21.5	19.2	17.9
	1	0.38	0.18	0.10	—	2.30	3.03	2.80	20.4	—	—	18.9	25.5	24.0	21.6	20.2
	1.2	0.38	0.18	0.10	—	2.59	3.31	3.08	16.6	—	—	23.4	30.7	29.0	26.3	24.8
	1.5	0.38	0.18	0.10	—	2.78	3.50	3.27	12.7	—	—	27.3	35.2	33.4	30.5	28.9
	2	0.38	0.18	0.10	—	2.94	3.66	3.43	10.0	—	—	32.8	41.1	39.2	36.1	34.4
	2.5	0.38	0.18	0.10	—	3.33	4.05	3.82	7.43	—	—	41.8	51.0	48.8	45.5	43.5
	3	0.38	0.18	0.10	—	3.45	4.17	3.94	6.63	—	—	47.2	56.7	54.5	51.0	49.0
	4	0.51	0.25	0.10	—	3.93	4.95	4.72	4.88	—	—	58.3	73.9	70.4	67.3	63.9
	5	0.51	0.25	0.10	—	4.08	5.10	4.87	4.13	—	—	68.3	84.5	80.8	77.6	74.1
	6	0.51	0.25	0.10	—	4.63	5.65	5.42	3.30	—	—	81.7	99.8	95.7	92.1	88.2
2芯	0.14	0.38	0.18	0.10	2.86	2.59	3.31	3.08	139	11.8	10.5	12.7	19.6	18.0	15.5	14.1
	0.2	0.38	0.18	0.10	3.10	2.83	3.55	3.32	92.2	14.8	13.4	15.9	23.2	21.6	18.9	17.3
	0.4/0.3	0.38	0.18	0.10	3.46	3.19	3.91	3.68	54.2	19.0	17.4	20.2	28.4	26.5	23.5	21.8
	0.6/0.5	0.38	0.18	0.10	3.86	3.59	4.31	4.08	33.1	25.1	23.3	26.6	35.6	33.6	30.2	28.3
	0.75	0.51	0.25	0.10	4.52	3.95	4.97	4.74	25.1	34.3	31.4	31.8	46.3	43.0	40.1	37.0
	1	0.51	0.25	0.10	4.72	4.15	5.17	4.94	20.8	39.0	36.0	36.4	51.5	48.1	45.1	41.9
	1.2	0.51	0.25	0.10	5.30	4.73	5.75	5.52	16.9	48.2	44.7	45.3	62.3	58.5	55.1	51.4
	1.5	0.51	0.25	0.10	5.68	5.11	6.13	5.90	13.0	56.4	52.6	53.3	71.5	67.4	63.8	59.8
	2	0.51	0.25	0.10	6.00	5.43	6.45	6.22	10.2	67.6	63.6	64.4	83.6	79.3	75.4	71.2
3芯	0.14	0.38	0.18	0.10	3.03	2.76	3.48	3.25	139	15.7	14.2	16.8	24.4	22.7	19.9	18.3
	0.2	0.38	0.18	0.10	3.29	3.02	3.74	3.51	92.2	20.0	18.4	21.3	29.5	27.6	24.6	22.9
	0.4/0.3	0.38	0.18	0.10	3.68	3.41	4.13	3.90	54.2	26.0	24.2	27.5	36.7	34.6	31.2	29.2
	0.6/0.5	0.38	0.18	0.10	4.11	3.84	4.56	4.33	33.1	34.9	32.8	36.6	46.8	44.5	40.7	38.5
	0.75	0.51	0.25	0.10	4.80	4.23	5.25	5.02	25.1	46.7	43.5	44.1	60.4	56.7	53.5	50.0
	1	0.51	0.25	0.10	5.02	4.45	5.47	5.24	20.8	53.7	50.2	50.9	67.9	64.1	60.7	57.0
	1.2	0.51	0.25	0.10	5.64	5.07	6.09	5.86	16.9	66.9	62.9	63.7	83.0	78.6	74.8	70.6
	1.5	0.51	0.25	0.10	6.05	5.48	6.50	6.27	13.0	78.7	74.4	75.4	96.0	91.3	87.2	82.7
	2	0.51	0.25	0.10	6.40	5.83	6.85	6.62	10.2	95.2	90.6	91.7	114	109	104	99.4
4芯	0.14	0.38	0.18	0.10	3.31	3.04	3.76	3.53	139	19.7	17.9	20.9	29.3	27.4	24.2	22.5
	0.2	0.38	0.18	0.10	3.60	3.33	4.05	3.82	92.2	25.2	23.4	26.7	35.8	33.7	30.3	28.4
	0.4/0.3	0.38	0.18	0.10	4.04	3.77	4.49	4.26	54.2	33.0	31.0	34.7	44.9	42.6	38.8	36.6
	0.6/0.5	0.51	0.25	0.10	4.82	4.25	5.27	5.04	33.1	49.5	46.0	46.6	63.3	59.5	56.2	52.5
	0.75	0.51	0.25	0.10	5.26	4.69	5.71	5.48	25.1	59.4	55.7	56.4	74.6	70.5	66.8	62.9
	1	0.51	0.25	0.10	5.50	4.93	5.95	5.72	20.8	68.4	64.5	65.3	84.4	80.0	76.2	72.1
	1.2	0.51	0.25	0.10	6.20	5.63	6.65	6.42	16.9	85.6	81.1	82.1	104	98.7	94.4	89.7
	1.5	0.51	0.25	0.10	6.66	6.09	7.11	6.88	13.0	101	96.1	97.4	121	115	111	106
	2	0.51	0.25	0.10	7.05	6.48	7.50	7.27	10.2	123	118	119	143	138	133	128

注：未加括号的规格为推荐优先选用的规格。
