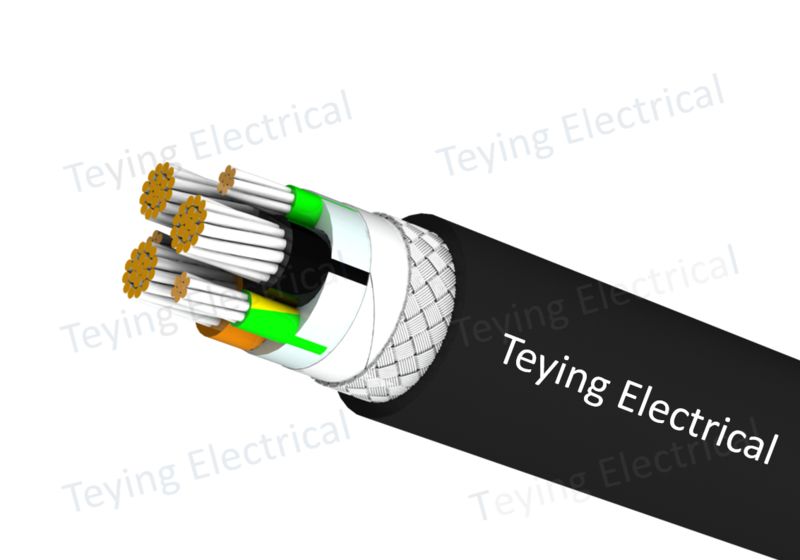

XLPE绝缘镀锡铜丝铠装聚烯烃护套无卤低烟船用变频电力电缆
船用电缆系列
CJ85/SC-VFD CJ86/SC-VFD
额定电压
- 0.6/1.0kV 1.8/3.0kV
适用标准
- IEC 60092-350、353----设计
- IEC 60228---------------导体
- IEC 60092-360---绝缘和护套
- IEC 60332-1-------------阻燃
- IEC 60332-3-22---------阻燃
- IEC 60754---------------无卤
- IEC 61034---------------低烟
应用场景
船用变频电缆其对称式（3+3）线芯布局有效降低变频电机谐波噪声，广泛应用于各类船舶动系统，确保船舶在各种航行环境下的变频电力传动供应稳定可靠，都能提供安全高效的变频电力传输解决方案。
代号结构描述
C
C：船用电缆代号
J
J：XLPE绝缘
8
8：镀锡铜丝铠装
5
5：SHF2；6:SHF1护套
/
-（连接符）
SC
SC：无卤低烟低毒成束阻燃
-
-（连接符）
VFD
VFD：变频电缆
类别----代号"C-船用电力电缆 "
导体-----代号"省略"
镀锡铜丝，符合IEC60228,Class 2标准，具有良好的导电性和耐腐蚀性。
绝缘-----代号"J-交联聚乙烯（XLPE）"
XLPE绝缘，提供优稳定的电气绝缘性能和耐高温性能。
金属带绕包屏蔽-----代号"省略"
金属带绕包组合屏蔽结构抑制电磁干扰。
铠装-----代号"8-镀锡铜丝铠装"
金属铠装层提供额外的机械保护，增强电缆的抗压和抗冲击能力，适用于恶劣环境下的安装和使用。
护套-----代号"5-交联聚烯烃(SHF2) 或 6-非交联聚烯烃(SHF1)"
无卤低烟护套材料，具有良好的耐候性、耐油性和阻燃性能，保护内部结构不受损坏。
其他代号----"SC-无卤低烟低毒成束阻燃"
线芯及护套颜色
1
线芯识别
主线芯：棕，黑，灰
副线芯：3芯黄/绿线
其他合适的颜色代码可根据采购方与供应商之间的协议提供。
外护套颜色
默认黑色、可选蓝色、棕色、灰色等。
规格范围
CJ85/SC-VFD CJ86/SC-VFD 3+3E有多种结构线芯可选，满足不同传输需求，适配高低功率设备。
| 芯数x截面积 | 0.6/1.0kV电缆外径/mm | 1.8/3.0kV电缆外径/mm | 芯数x截面积 | 0.6/1.0kV电缆外径/mm | 1.8/3.0kV电缆外径/mm |
|---|---|---|---|---|---|
| 3×25+3×6 | 22.7~24.5 | 25.6~27.5 | 3×35+3×6 | 25.8~28.0 | 27.7~30.0 |
| 3×50+3×10 | 29.0~31.0 | 31.9~34.0 | 3×70+3×16 | 33.5~36.0 | 36.3~39.0 |
| 3×95+3×16 | 38.0~40.5 | 40.3~43.5 | 3×120+3×25 | 42.7~45.5 | 44.2~47.5 |
| 3×150+3×25 | 47.5~50.5 | 46.9~50.0 | 3×185+3×35 | 52.5~56.0 | 51.3~54.5 |
电缆特性
工作温度
温度范围为-20℃～＋75℃
导体最高连续工作温度为＋90℃
短路温度
导体允许最高温度可达250℃
持续时间一般不超过5秒
弯曲性能
固定安装弯曲半径：6×OD（OD>25mm）
4×OD（OD≤25mm）
耐磨性
护套材料良好的耐磨性能。可有效抵抗摩擦损耗，保护内部结构不受损，延长电缆使用寿命。
阻燃性能
阻燃性能可有效阻止火势蔓延，为船舶消防安全提供重要保障。
耐候性能
外护套材料耐候性佳，长期海洋气候条件下，电缆性能不会显著下降，确保在海洋气候环境下的可靠性。
