AF-200、AF-250 型氟塑料高温导线

额定电压：250V / 600V（500V）

执行标准：Q/TEYING010-2020;GJB1640-2021;GJB773B-2015

工作温度：-60℃ ～ +250℃

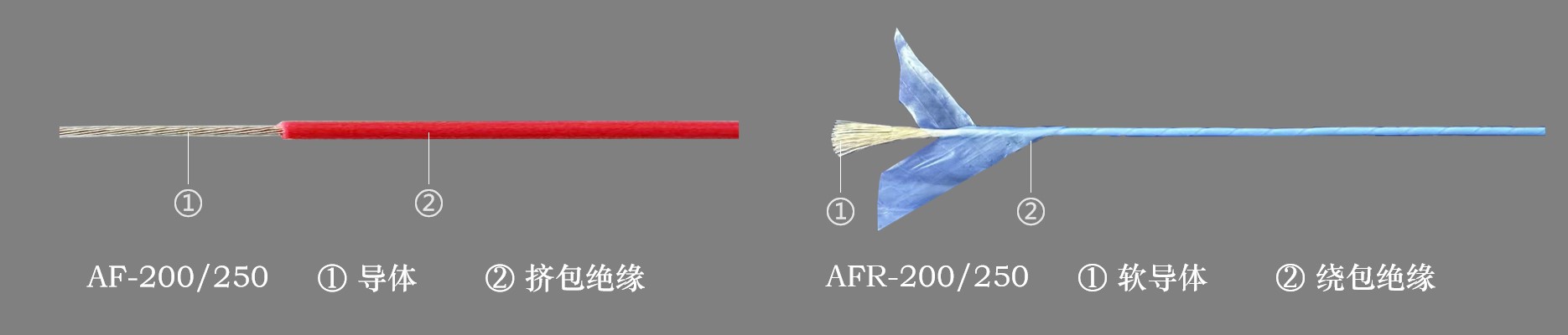

结构组成：

1、导体：镀银铜丝 / 镀锡铜丝绞合导体

2、绝缘：聚全氟乙丙烯(FEP/F46-200℃) / 聚四氟乙烯(PTFE/F4-260℃)

应用特性：

耐高低温、耐油、耐磨、耐酸碱各类化学试剂、耐老化、不燃阻燃，用于仪表电器严苛高温腐蚀工况安全布线。

导体结构	根数/线径	绝缘厚度(mm)		电线外径(mm) ±0.06%		导体直流电阻(Ω/km)
(mm²)	n*mm	250V	600V	250V	600V	镀银导体	镀锡导体
0.06	7/0.10	0.15	0.25	0.6	0.85	364	336
0.08	7/0.12	0.15	0.25	0.7	0.9	227	245
0.12	7/0.15	0.15	0.25	0.8	1	165	163
0.14	7/0.16	0.15	0.25	0.8	1	128	138
0.2	19/0.12	0.15	0.25	0.9	1.1	83.5	90.4
0.35	19/0.16	0.15	0.25	1.1	1.3	53.1	57
0.5	19/0.18	0.15	0.25	1.2	1.45	37.1	38.8
0.75	19/0.23	0.2	0.3	1.55	1.75	22.7	24.6
1	19/0.26	0.2	0.3	1.7	1.9	17.8	19.3
1.2	19/0.28	0.2	0.3	1.85	2	15.3	16.6
1.5	19/0.32	0.2	0.3	2	2.2	11.7	12.7
2	19/0.37	0.2	0.3	2.3	2.45	8.78	9.5
2.5	19/0.41	/	0.3	/	2.95	6.86	7.43
3	37/0.32	/	0.3	/	3	6.03	6.52
4	37/0.37	/	0.3	/	3.51	4.51	4.88
5	37/0.41	/	0.3	/	3.63	3.67	3.98
6	37/0.45	/	0.3	/	4.15	3.05	3.3
8	133/0.28	/	0.35	/	5.1	2.19	2.37
10	133/0.31	/	0.35	/	5.6	1.68	1.82
16	133/0.41	/	0.35	/	7	1.13	1.22

*备注：可按照客户需求定制规格
