AFPF-200、AFPF-250 氟乙烯绝缘氟乙烯护套屏蔽高温电缆

型号规格：AFPF-200、AFPF-250

额定电压：600V

执行标准：Q/TEYING010-2020;GJB1640-2021;GJB773B-2015

长期工作温度：-60℃ ～ +250℃

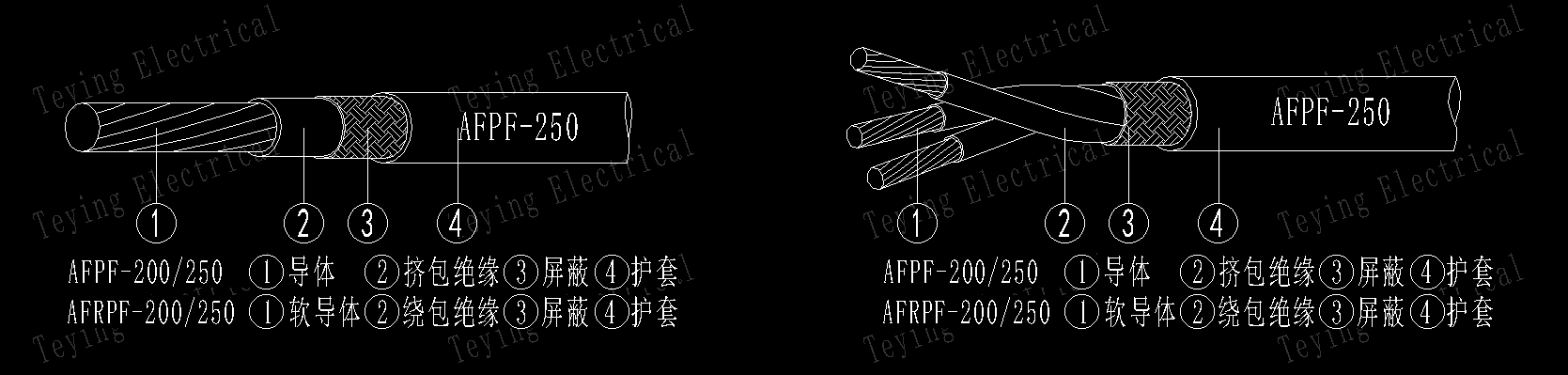

完整结构描述：

① 导体：镀银铜丝或镀锡铜丝绞合导体

② 绝缘层：聚全氟乙丙烯(FEP/F46-200℃) / 聚四氟乙烯(PTFE/F4-260℃)

③ 包带：高温隔离包带（按需选配）

④ 屏蔽层：镀银铜丝 / 镀锡铜丝编织整体屏蔽

⑤ 外护套：聚全氟乙丙烯(FEP/F46-200℃) / 聚四氟乙烯(PTFE/F4-260℃)

产品应用特性：

氟塑料材质具备优异耐高低温、耐油、耐磨、耐酸碱及各类强化学试剂腐蚀、抗老化、不燃阻燃特性；内置编织屏蔽层抵御外界电磁干扰，外层氟塑料护套进一步防护机械剐蹭、油污侵蚀，可保障仪表电器在高温、腐蚀、强电磁干扰严苛工况下长期稳定安全布线，支持1~4芯多芯定制。

芯数	导体截面(mm²)	导体结构根数/线径	护套厚度(mm)	成品电缆外径(mm) ±0.06%	镀银导体直流电阻(Ω/km)	镀锡导体直流电阻(Ω/km)
1	0.12	7/0.15	0.25	1.82	165	163
	0.2	19/0.12	0.25	1.92	83.5	90.4
	0.35	19/0.16	0.25	2.12	53.1	57
	0.5	19/0.18	0.25	2.27	37.1	38.8
	0.75	19/0.23	0.3	2.75	22.7	24.6
	1	19/0.26	0.3	2.9	17.8	19.3
	1.5	19/0.32	0.3	3.2	11.7	12.7
	2.5	19/0.41	0.3	4.05	6.86	7.43
	4	37/0.37	0.3	4.61	4.51	4.88
2	0.12	7/0.15	0.4	3.2	165	163
	0.2	19/0.12	0.4	3.4	83.5	90.4
	0.35	19/0.16	0.4	3.8	53.1	57
	0.5	19/0.18	0.4	4.2	37.1	38.8
	0.75	19/0.23	0.4	4.8	22.7	24.6
	1	19/0.26	0.5	5.3	17.8	19.3
	1.5	19/0.32	0.5	5.9	11.7	12.7
	2.5	19/0.41	0.5	7.5	6.86	7.43
	4	37/0.37	0.6	8.82	4.51	4.88
3	0.12	7/0.15	0.4	3.35	165	163
	0.2	19/0.12	0.4	3.57	83.5	90.4
	0.35	19/0.16	0.4	4	53.1	57
	0.5	19/0.18	0.4	4.42	37.1	38.8
	0.75	19/0.23	0.5	5.27	22.7	24.6
	1	19/0.26	0.5	5.59	17.8	19.3
	1.5	19/0.32	0.5	6.24	11.7	12.7
	2.5	19/0.41	0.5	8.15	6.86	7.43
	4	37/0.37	0.6	9.36	4.51	4.88
4	0.12	7/0.15	0.4	3.65	165	163
	0.2	19/0.12	0.4	3.4	83.5	90.4
	0.35	19/0.16	0.4	3.8	53.1	57
	0.5	19/0.18	0.4	4.2	37.1	38.8
	0.75	19/0.23	0.4	4.8	22.7	24.6
	1	19/0.26	0.5	5.3	17.8	19.3
	1.5	19/0.32	0.5	5.9	11.7	12.7
	2.5	19/0.41	0.5	7.5	6.86	7.43
	4	37/0.37	0.6	8.82	4.51	4.88
