AFP-200/AFP-250镀银导体聚四氟乙烯绝缘电线-特盈电气特种电缆制造商

AFP-200、AFP-250 屏蔽型氟塑料高温导线

额定电压：250V / 500V

执行标准：Q/TEYING010-2020;GJB1640-2021;GJB773B-2015

工作温度：-60℃ ～ +250℃

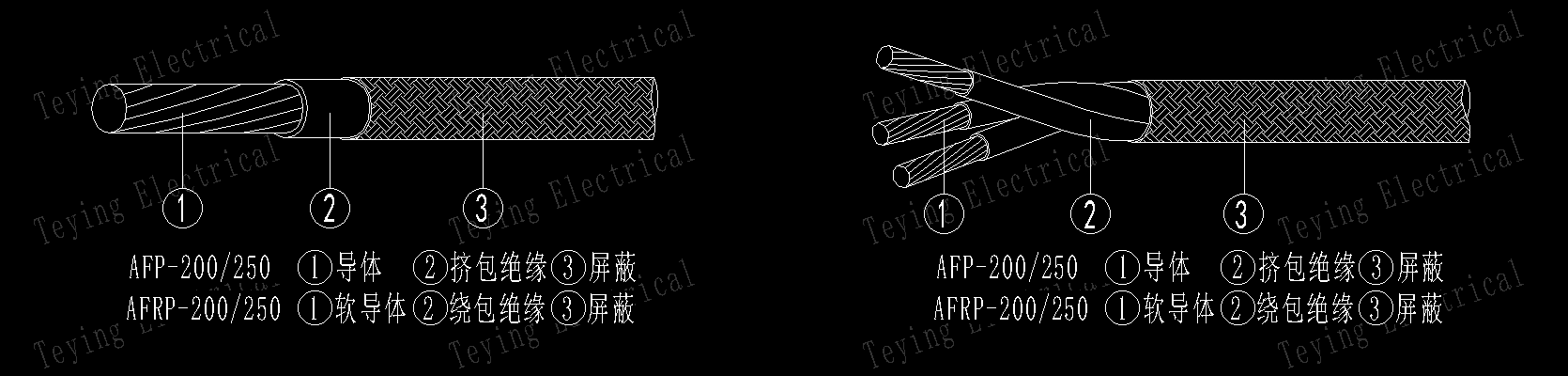

结构组成：

1、导体：镀银铜丝 / 镀锡铜丝绞合导体

2、绝缘：聚全氟乙丙烯(FEP/F46-200℃) / 聚四氟乙烯(PTFE/F4-260℃)

3、屏蔽层：镀银铜丝 / 镀锡铜丝编织屏蔽

应用特性：

耐高低温、耐油、耐磨、耐酸碱各类化学试剂、耐老化、不燃阻燃，配备金属编织屏蔽层，有效抵御电磁干扰，适用于高温、腐蚀环境下带电磁干扰工况的仪表电器布线。

导体结构	根数/线径	绝缘厚度(mm)		电线外径(mm) ±0.06%		导体直流电阻(Ω/km)
(mm²)	n*mm	250V	500V	250V	500V	镀银导体	镀锡导体
0.06	7/0.10	0.15	0.25	1.1	1.35	364	336
0.08	7/0.12	0.15	0.25	1.2	1.4	227	245
0.12	7/0.15	0.15	0.25	1.35	1.55	165	163
0.14	7/0.16	0.15	0.25	1.35	1.55	128	138
0.2	19/0.12	0.15	0.25	1.45	1.65	83.5	90.4
0.35	19/0.16	0.15	0.25	1.65	1.85	53.1	57
0.5	19/0.18	0.15	0.25	1.8	2.05	37.1	38.8
0.75	19/0.23	0.2	0.3	2.15	2.35	22.7	24.6
1	19/0.26	0.2	0.3	2.3	2.5	17.8	19.3
1.2	19/0.28	0.2	0.3	2.45	2.6	15.3	16.6
1.5	19/0.32	0.2	0.3	2.7	2.9	11.7	12.7
2	19/0.37	0.2	0.3	3	3.15	8.78	9.5
2.5	19/0.41	/	0.3	/	3.75	6.86	7.43
3	37/0.32	/	0.3	/	3.8	6.03	6.52
4	37/0.37	/	0.3	/	4.31	4.51	4.88
5	37/0.41	/	0.3	/	4.43	3.67	3.98
6	37/0.45	/	0.3	/	5.05	3.05	3.3
8	133/0.28	/	0.35	/	6	2.19	2.37
10	133/0.31	/	0.35	/	6.5	1.68	1.82
16	133/0.41	/	0.35	/	7.9	1.13	1.22

*备注：可按照客户需求定制规格
